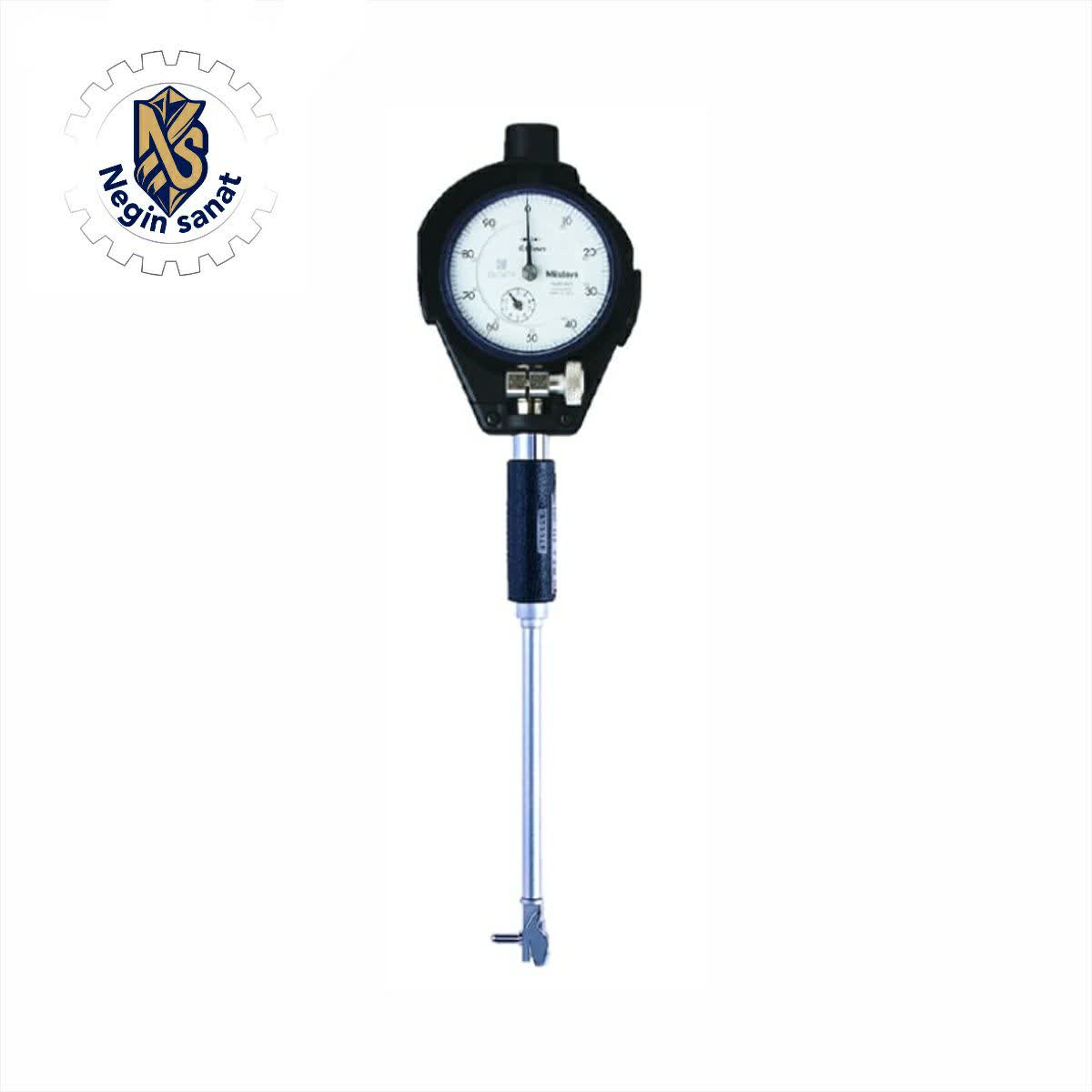

بورگیج سیلندر میتوتویو (Mitutoyo)

بورگیج  سیلندر یک ابزار دقیق اندازه‌گیری داخلی سیلندر است که برای تعیین قطر، گردی و یکنواختی سطح سیلندر استفاده می‌شود. این ابزار در اندازه‌گیری‌هایی که خطاهای میلی‌متری یا حتی صدم میلی‌متری اهمیت دارند، بسیار حیاتی است.

بورگیج یا گیج داخل سیلندر ابزاری دقیق برای اندازه‌گیری قطر داخلی سیلندر، لوله و سوراخ‌های داخلی است. این ابزار در کارهای تراشکاری و مکانیکی برای کنترل سایز و بررسی تلرانس به‌کار می‌رود.

کاربرد بورگیج سیلندر

• اندازه‌گیری قطر داخلی سیلندرها.

• بررسی میزان سایش یا بیضی‌شدن.

• کنترل کیفیت قطعات ماشین‌کاری‌شده.
  این ابزار معمولاً با یک ساعت اندازه‌گیری یا به‌صورت دیجیتال استفاده می‌شود.

• انواع

  • ساعتی.

  • دیجیتال.

  • ساده یا تلسکوپی.
    انتخاب نوع آن به دقت موردنیاز و محدوده اندازه‌گیری بستگی دارد.

  • انواع بورگیج سیلندر

    1. Dial Bore Gauge (بورگیج عقربه‌ای / ساعتی)
       • رایج‌ترین نوع
       • دارای عقربه ساعتی است که تغییر قطر را نشان می‌دهد
       • دقت: حدود ±0.01 میلی‌متر یا بهتر
    2. Telescopic Bore Gauge (بورگیج تلسکوپی / کشویی)
       • دو نیمه متحرک دارد که قطر را می‌گیرند و سپس با کولیس یا میکرومتر اندازه‌گیری می‌شود
       • دقت: معمولاً ±0.02 میلی‌متر
    3. Electronic / Digital Bore Gauge
       • نسخه دیجیتالی بورگیج عقربه‌ای
       • نمایش مستقیم قطر و اختلاف‌ها روی صفحه دیجیتال
       • دقت بالا و کاربری آسان

    ---

    3️⃣ اجزای اصلی بورگیج عقربه‌ای

    1. سر سنجش (Measuring Head): بخشی که با سطح داخلی سیلندر تماس پیدا می‌کند
    2. عقربه یا صفحه نمایش: میزان تغییر قطر را نشان می‌دهد
    3. میله یا بدنه: برای نگهداری ابزار و هدایت سر سنجش
    4. فلکسیبل یا کلاهک تعویضی (Optional): برای اندازه‌گیری سیلندرهای با قطر متفاوت

    ---

    4️⃣ نحوه کار با بورگیج سیلندر

    1. کالیبراسیون: ابتدا بورگیج را روی میکرومتر یا استاندارد مرجع تنظیم می‌کنیم.
    2. قرار دادن در سیلندر: ابزار را در داخل سیلندر قرار داده و به آرامی حرکت می‌دهیم.
    3. یافتن نقطه حداقل/حداکثر: عقربه یا صفحه دیجیتال نشان می‌دهد که سیلندر در کجا بیشترین یا کمترین قطر را دارد.
    4. ثبت اندازه‌ها: بر اساس استانداردها، تصمیم می‌گیریم که سیلندر نیاز به بورینگ یا هونسینگ دارد یا نه.

  • می‌خواهم روش کالیبره کردن بورگیج را یاد بگیرم

  • برای کالیبره کردن بورگیج، معمولاً آن را روی یک مرجع دقیق مثل میکرومتر تنظیم‌شده یا حلقه مرجع می‌گذارند و سپس عقربه/نمایشگر را روی صفر یا مقدار استاندارد تنظیم می‌کنند. بعد از آن، بورگیج آماده است تا اختلاف قطر داخل سیلندر را نسبت به همان مرجع نشان دهد.

  • روش کلی استفاده از بورگیج سیلندر

  • روش استفاده

    بورگیج را داخل سوراخ یا سیلندر قرار می‌دهند، آن را در موقعیت مناسب تنظیم می‌کنند، سپس مقدار خوانده‌شده را با مرجع یا میکرومتر مقایسه می‌کنند تا قطر داخلی دقیق مشخص شود.

  • 1. سایز هدف را مشخص کنید.

    2. میکرومتر را روی همان سایز ببندید و قفل کنید.

    3. بورگیج را بین فک‌های میکرومتر قرار دهید.

    4. با حرکت رفت‌وبرگشتی آرام، کمترین مقدار خوانش را پیدا کنید.

    5. در همان نقطه، عقربه یا نمایشگر را روی صفر تنظیم کنید.

    نکته‌های مهم

    • نوک‌های تماس و فک‌ها باید تمیز باشند.

    • فشار دست باید یکنواخت و سبک باشد تا خطا ایجاد نشود.

    • بهتر است چند بار تکرار کنید تا مطمئن شوید صفر کردن درست انجام شده است.

    • بعد از کالیبراسیون

      وقتی بورگیج صفر شد، آن را داخل سیلندر قرار می‌دهند و اختلاف از مقدار مرجع را می‌خوانند؛ این اختلاف همان میزان بزرگ‌تر یا کوچک‌تر بودن قطر داخلی نسبت به سایز تنظیم‌شده است.

    • کیفیت و کاربرد

      اگر کار شما کنترل سایز سیلندر موتور، بوش، یا سوراخ‌های دقیق است، روی کیفیت مکانیزم تماس و نرمی حرکت عقربه یا سنسور تمرکز کنید، چون این بخش‌ها روی ثبات قرائت اثر دارند.
      برای استفاده‌های کارگاهی عمومی، یک مدل ساعتی خوب از برند معتبر معمولاً انتخاب اقتصادی‌تری است، اما برای کارهای حساس‌تر مدل دیجیتال یا دقیق‌تر ارزش بیشتری دارد.
