بررسی بوش پران

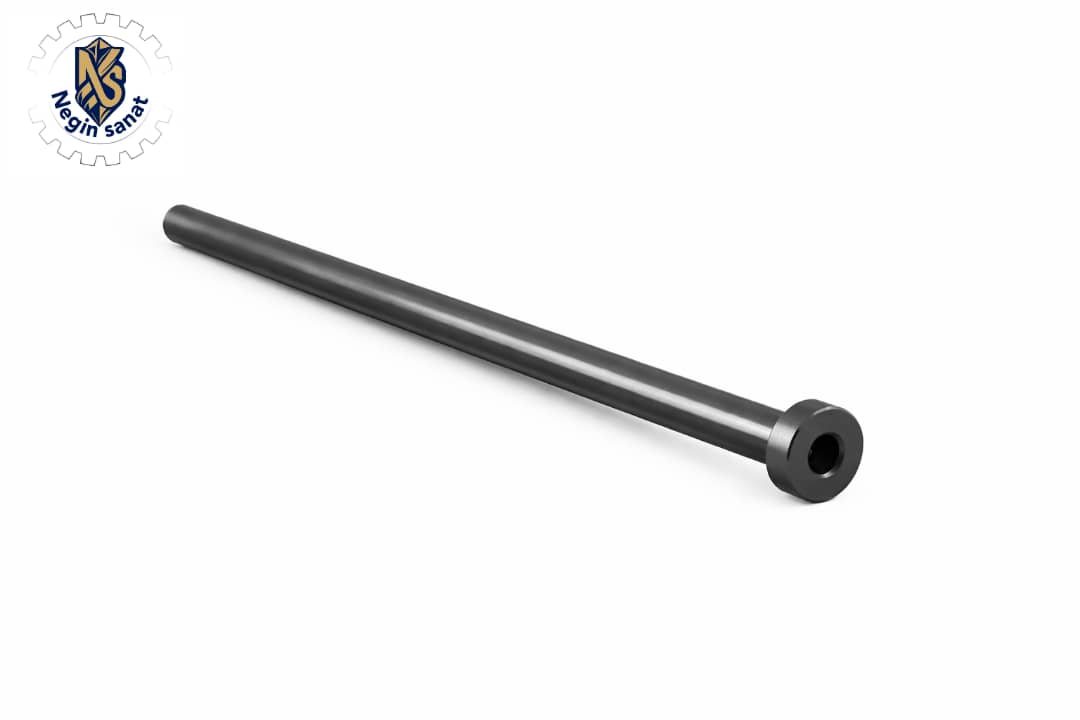

بوش پران (Sleeve Ejector) یک نوع پران استوانه‌ای سوراخ‌دار است که برای بیرون انداختن قطعات عمدتاً گرد از قالب تزریق پلاستیک استفاده می‌شود.​

تعریف و نحوه کار

بوش پران مثل یک لوله است که دور ماهیچه (پین مرکزی) قرار می‌گیرد و با حرکت صفحه پران، کل سطح انتهای قطعه را هل می‌دهد و آن را از قالب جدا می‌کند.​

این قطعه به‌صورت انطباق لغزشی داخل اینسرت متحرک حرکت می‌کند و ماهیچه درون آن قرار دارد، بنابراین هم قطعه پران می‌شود هم از ماهیچه محافظت می‌گردد.​

کاربردهای اصلی

مناسب برای پران کردن قطعات و برجستگی‌های دایره‌ای، مثل بوش‌ها، گردبرها و قطعاتی که سوراخ مرکزی دارند.​

به دلیل سطح مؤثر بزرگ، نیروی پران بیشتری نسبت به پین پران ساده ایجاد می‌کند و احتمال دفرمه شدن قطعه را کم می‌کند.​

جنس و ساخت

معمولاً از فولاد آلیاژی سخت‌کاری و نیتروره‌شده ساخته می‌شود تا در برابر سایش، فشار و حرکت رفت‌وبرگشتی مداوم مقاوم باشد.​

در قطرهای داخلی مختلف (مثلاً حدود 1.6 تا 16 میلی‌متر) و طول‌های گوناگون تولید می‌شود تا با قطر ماهیچه و عمق حفره تطبیق پیدا کند.​

نکات طراحی و نصب

طول درگیری لغزشی بین ماهیچه و بوش را معمولاً حدود 30 تا 35 میلی‌متر در نظر می‌گیرند تا هم هدایت خوب باشد و هم اصطکاک زیاد نشود.​

نباید ماهیچه در تمام طول داخل بوش با آن در تماس باشد؛ انتهای سوراخ بوش را معمولاً گشادتر می‌گیرند تا خطر گیر کردن و خراش کاهش یابد.
