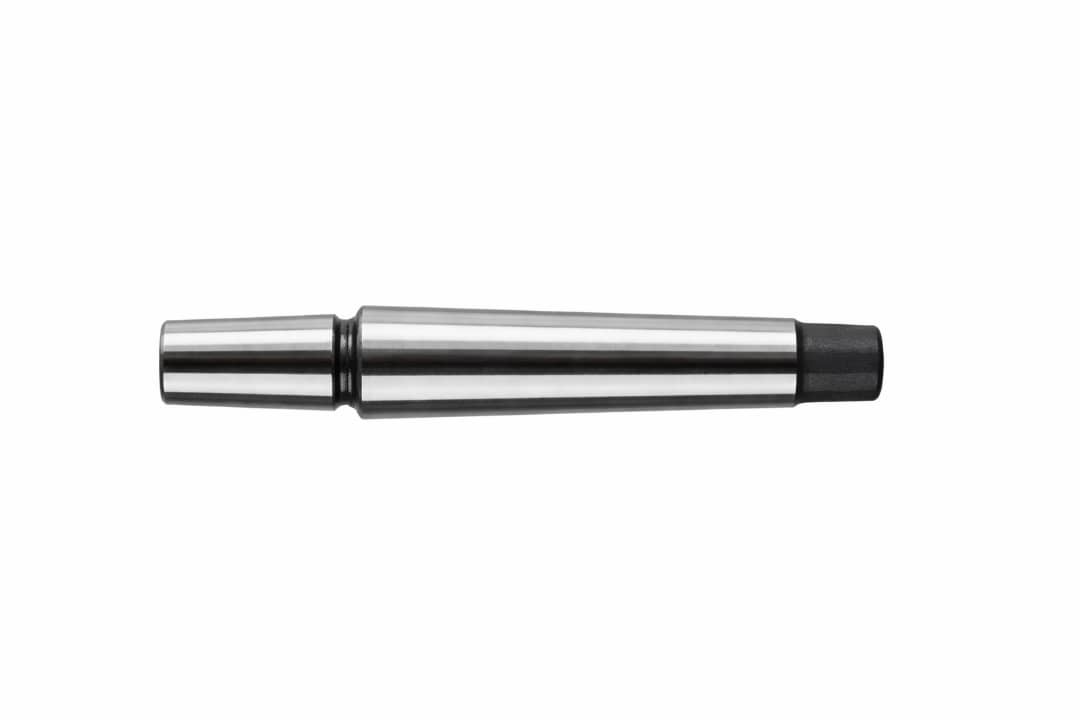

دنباله سه نظام مورس

دنباله سه نظام سیستمی برای نگه داشتن سه نظام در ماشین تراش یا ابزارهای برقی است. قسمت نری آن به شکل مخروطی است که درون سوکت مادگی دستگاه قرار می‌گیرد. قسمت مادگی نیز به شکل مخروط با زاویه مطابق با قسمت نری است.

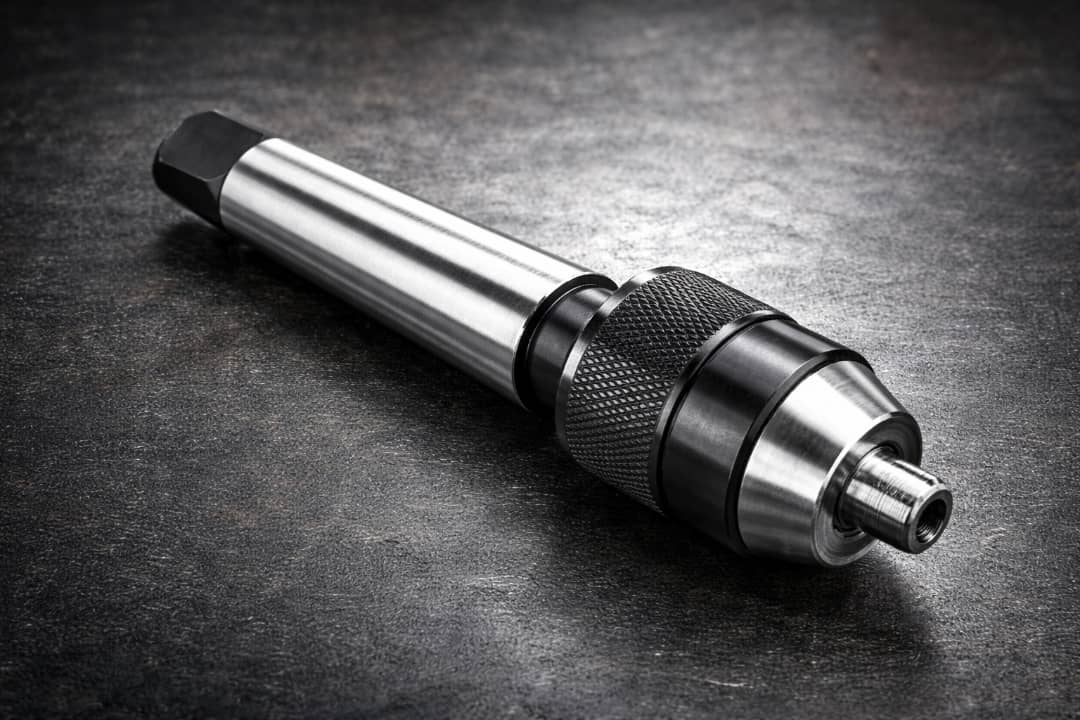

دنباله سه‌نظام مورس (Morse Taper Drill Chuck Arbor) یک قطعه رابط استوانه‌ای-مخروطی تخصصی است که به‌طور خاص برای اتصال محکم و دقیق سه‌نظام آچاری یا اتوماتیک دریل به گلویی اسپیندل دستگاه‌های دریل ستونی، تراش، فرز یا CNC که دارای سوراخ مخروط مورس (MT) هستند، طراحی شده است.

این قطعه از یک سر مخروط مورس (MT1، MT2، MT3،MT4) و سر دیگر رزوه یا فلنج سه‌نظام (B10، B16، B18، B22) تشکیل شده و وظیفه اصلی آن، انتقال ۱۰۰% گشتاور چرخشی (تا ۱۰۰ Nm)، نیروی محوری (تا ۳۰ kN) و حفظ هم‌مرکزی کامل (تلرانس ۰.۰۱ میلی‌متر) در دورهای بالا (تا ۳۵۰۰ RPM) بدون هیچ لقی، لرزش یا انحراف محور است، به‌گونه‌ای که مته‌های سنگین (تا ۲۵ میلی‌متر) در سوراخکاری فلزات سخت، بتن یا آلومینیوم بدون مشکل کار کنند.

انواع دنباله سه‌نظام

1. از نظر نوع اتصال

مورسه به جیکوبز (MT–JT) ← رایج‌ترین نوع

رزوه‌ای ← در برخی دریل‌های دستی

مستقیم (Straight Shank) ← کاربرد خاص

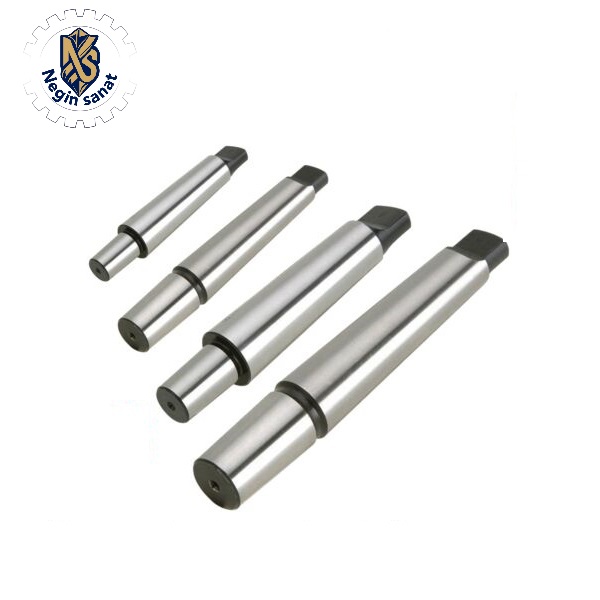

2. از نظر سایز

مورسه: MT1، MT2، MT3، MT4

جیکوبز: JT0، JT1، JT2، JT3، JT6

نام‌های دیگر

دنباله سه‌نظام دریل

آربور سه‌نظام

رابط سه‌نظام

کاربرد:

دنباله سه نظام به عنوان واسطه‌ای برای اتصال ابزارهایی با قطر کمتر از 20 میلیمتر به دریل‌ها و دستگاه‌های صنعتی استفاده می‌شود. این ابزار معمولاً دارای استاندارد کونیک نیستند و به همین دلیل نیاز به دنباله دارند.

ساختار و مواد:

دنباله‌های سه نظام  معمولاً از فولاد سخت شده تولید می‌شوند که مقاومت بالایی در برابر کشش و سایش دارند. این دنباله‌ها با دقت 10 میکرون سنگ‌زنی می‌شوند تا از هم‌مرکزی و دقت بالای اتصال اطمینان حاصل شود.
