قرقره آج زنی

قرقره آج زنی

قرقره آج‌ زنی یا Knurling فرایندی در تراشکاری است که روی سطح قطعه، معمولاً فلزی، برجستگی‌های ریز و منظم ایجاد می‌کند تا گیرش دست بیشتر شود و سطح نلغزد. این کار معمولاً با قرقره‌های آج‌زنی انجام می‌شود که روی ابزار نصب می‌شوند و با فشار روی قطعه استوانه‌ای، نقش مورد نظر را روی آن ایجاد می‌کنند.

روش انجام آج زنی

آج‌زنی معمولاً با نورد و فشار انجام می‌شود، نه با براده‌برداری. در این روش، قرقره‌های سختِ دندانه‌دار روی سطح قطعه می‌چرخند و الگوی آج را ایجاد می‌کنند. برای بعضی الگوها از قرقره‌های چپ‌گرد و راست‌گرد استفاده می‌شود تا طرح مستقیم یا متقاطع ساخته شود.

نکته مهم

چون در آج‌زنی به قطعه فشار وارد می‌شود، قطر نهایی قطعه کمی بزرگ‌تر می‌شود؛ بنابراین در تراش اولیه باید این افزایش در نظر گرفته شود. این موضوع برای دقت ابعادی در قطعات ماشین‌کاری‌شده خیلی مهم است.

برای فلزات سخت، قرقره‌های آج‌زن HSS یا فولاد تندبرِ سخت‌کاری‌شده مناسب‌ترند، چون مقاومت سایشی بالاتری دارند و برای فشار کاری بیشتر طراحی شده‌اند. در عمل، اگر قطعه خیلی سخت باشد، معمولاً آج مستقیم یا درشت بهتر از آج خیلی ریز جواب می‌دهد، چون درگیر شدن ابزار با سطح قطعه پایدارتر می‌شود.

انتخاب بهتر قرقره آج زنی

برای فولادهای سخت و آلیاژهای مقاوم، قرقره HSS سخت‌کاری‌شده گزینه مطمئن‌تری است.

برای سطح‌هایی که گیرایی بیشتر می‌خواهند، آج الماسی رایج است، ولی در قطرهای کوچک‌تر هم بیشتر توصیه می‌شود.

اگر هدف دوام ابزار باشد، قرقره‌هایی با دندانه‌های دقیق و سختی بالا بهتر از مدل‌های عمومی هستند.

کاربرد قرقره آج زنی

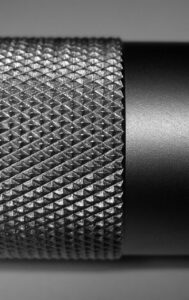

حتی اگر در مورد آج زنی چیزی نشنیده باشید، به احتمال زیاد محصولی با دستگیره آج خورده دیده‌اید. آن‌ها اغلب بر روی ابزارهای دستی مانند پیچ گوشتی، آچار و سایر ابزارها استفاده می‌شوند. آج زنی یک فرآیند تکمیلی در بخش ساخت است که برای ایجاد یک الگوی متمایز در سطح مواد استفاده می‌شود که چسبندگی بهتری را فراهم می‌کند و زیبایی قطعه کار را افزایش می‌دهد. آج زنی به طور قابل توجهی احتمال لغزش و آسیب احتمالی به دست را هنگام کار با ابزار کاهش می‌دهد.

دسته ابزار، مدادهای مکانیکی، دستگیره‌های تپانچه، میله‌های هالتر، گیره فرمان موتورسیکلت و دستگیره‌های کنترلی روی تجهیزات الکترونیکی اغلب دارای سطوح آج خورده هستند.

بیش از کار با قرقره آج زنی شما نیازمند داشتن یک هلدر قرقره میباشید تا بتوانید عملیات آج زنی را انجام دهید.

عملیات آج زنی

آج زنی یک عملیات ماشینکاری است که می‌تواند شامل تولید سرد می‌شود. در این عملیات یک ابزار چرخشی که به آن قرقره آج زنی می‌گویند، به شدت روی قطعه کار در حال چرخش فشار داده می‌شود و سطح قطعه کار را به شکل الگوی خود در می‌آورد. این کار قطر قطعه کار را کمی افزایش می‌دهد.

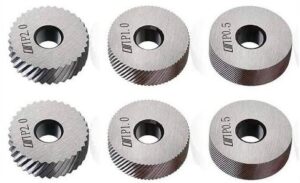

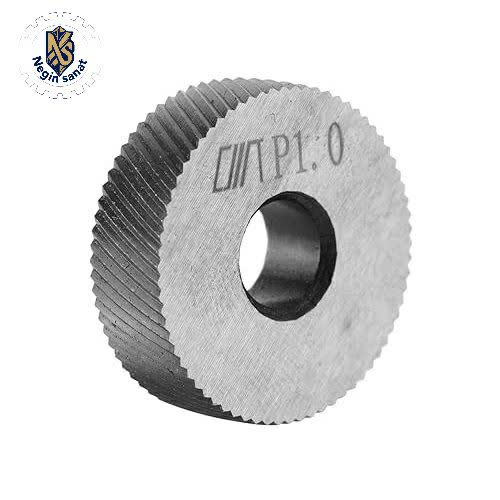

قرقره آج زنی یک ابزار غلطکی فولادی با لبه‌های دندانه‌دار است که بر روی سطح قطعه کار الگوی دلخواه را ایجاد می‌کند. قرقره های آج زنی به صورت تکی یا چندتایی بر روی یک هلدر آج زنی قرار می‌گیرند و با حرکت خود بر روی قطعه کار در حال دوران سطح آج خورده ایجاد می‌کنند.

جهت کسب اطلاعات بیشتر با عاملین فروش نگین صنعت در تماس باشید.
