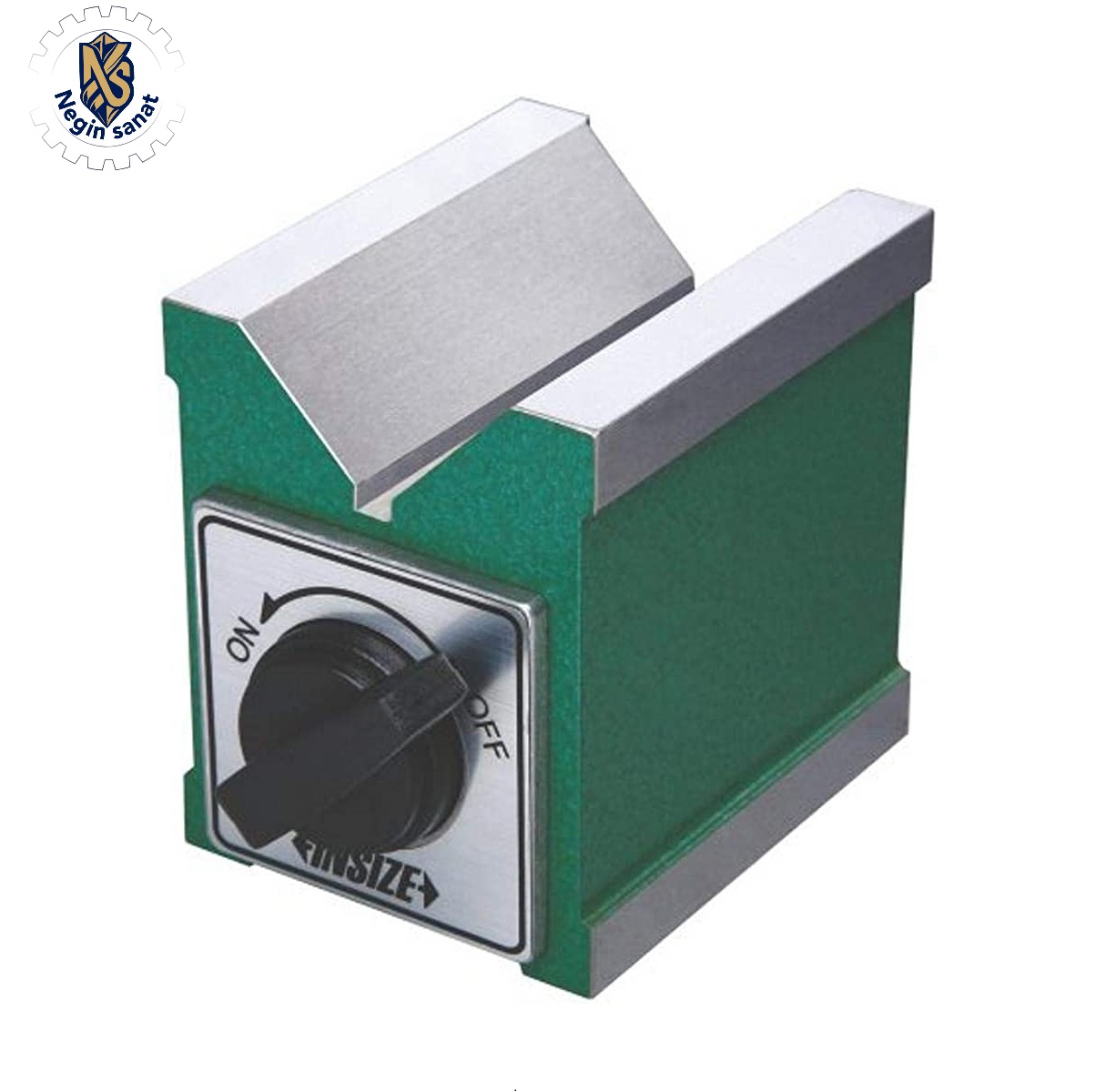

وی بلاک (V-block) مغناطیسی اینسایز مدل 6890-702وی بلاک (V-block) مغناطیسی

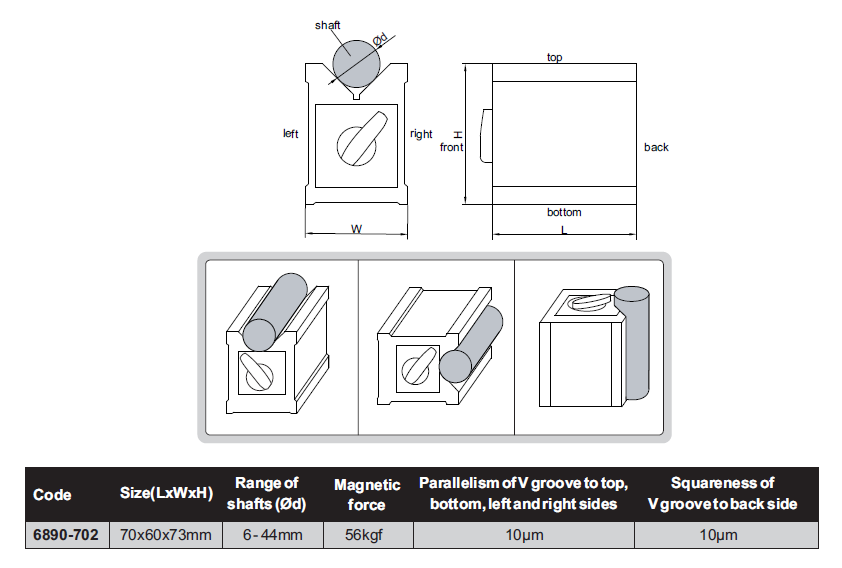

وی‑بلاک (V‑Block) مغناطیسی برند اینسایز (INSIZE) مناسب برای نگهداری و ثابت کردن قطعات استوانهای (مثل شفت) هنگام اندازهگیری، ماشینکاری یا بازرسی آورده شدهاند.
وی بلاک (بلوک وی شکل) ابزار بسیار دقیقی است که برای محکم نگه داشتن قطعات استوانهای شکل بر روی ماشین فرز یا غیره استفاده میشود. کار با قطعات استوانهای میتواند دشوار باشد. نگه داشتن قطعات استوانهای در جای خود، اندازهگیری یا انجام عملیات تراشکاری روی آنها دشوار است. وی بلوک همه این مشکلات را حل میکند.
این ابزارها به دلیل داشتن ساختار دو وجهی V شکل در مرکز به این نام شناخته میشوند. به طور معمول، شیار V شکل در دو طرف بلوک و همچنین پایه آن به طور یکنواخت قرار میگیرد. به طوری که قسمت قرار گرفته در داخل به درستی در مرکز قرار میگیرد. شیار به گونهای قرار میگیرد که یک فضای 90 درجه با چرخش 45 درجه از هر دو طرف وجود داشته باشد. وی بلوک را میتوان هنگام کار با لولهها یا میلهها و هنگام انجام کارهایی که شامل فرزکاری یا سوراخکاری است، استفاده کرد.
در مدلهای ساده برای نگه داشتن قطعه کار در جای خود، از کلمپ U شکل با پیچ گیره استفاده میشود. گیره U شکل با شکافهای مستطیلی که در وجوه جانبی ارائه شده است با وی بلوک درگیر میشود. وی بلوکهای مغناطیسی نیز موجود هستند که در آنها نیازی به این گیره U نیست. در آنها از نیروی مغناطیس برای گرفتن قطعات استفاده میشود. اندازه این نیروی مغاطیسی توسط یه دکمه کنترل میشود.
کاربرد وی بلاک
وی بلاک ابزار همه کارهای است که میتواند یک قطعه را در موقعیت عمودی یا افقی نگه دارد. آنها معمولاً به صورت جفت فروخته میشوند که از نظر اندازه و درجه دقت یکی هستند. به این علت که اغلب هنگام کار با قطعات استوانهای بلندتر، اپراتور ممکن است به چندین وی بلاک نیاز داشته باشد تا قطعه را در جای خود نگه دارد. علاوه بر این، مجموعههایی از وی بلاکها در اندازههای مختلف در دسترس هستند.
.
وی بلاکها به طور کلی در یکی از دو درجه قرار میگیرند: درجه A و درجه B. علاوه بر این، تلورانس یک وی بلاک به عنوان حداکثر فاصلهای که دو صفحه فرضی را به موازات یکدیگر و عمود بر وجه مبنا جدا میکند، تعریف میشود. در نهایت، بررسی منظم وی بلوک برای وجود فرورفتگی، بریدگی و خراش برای حفظ دقت آن حیاتی است. مقدار کمی تاب خوردگی میتواند تأثیر منفی بر دقت اندازهگیری شما داشته باشد. هنگام کار حتماً بررسی کنید که قطعهکار یا شیار V شکل دقیقا موازی باشد.
- اینسایز (INSIZE) یک برند تخصصی در حوزه ابزارهای اندازهگیری صنعتی است که با ارائه محصولاتی دقیق، بادوام و مقرونبهصرفه جایگاه بسیار خوبی در بازار جهانی پیدا کرده است. محصولات این شرکت در بیش از 50 کشور عرضه میشود و استانداردهای بینالمللی مانند ISO را رعایت میکنند.
- برند INSIZE (اینسایز) یکی از شناختهشدهترین تولیدکنندگان ابزارهای اندازهگیری دقیق در جهان است. این شرکت چینی از سال 1995 فعالیت خود را آغاز کرده و امروز بهعنوان یک برند معتبر در کنار برندهایی مثل Mitutoyo، Asimeto و Tesa شناخته میشود.
