بررسی کلاهک مته-تبدیل مورس

کلاهک مته مورس (Morse Taper Drill Arbor/Adapter) یکی از اجزای بسیار مهم و پرکاربرد در ماشین‌کاری، به‌ویژه در دستگاه‌های دریل ستونی، تراش و فرز است. این قطعه به‌عنوان واسطه‌ای استاندارد میان مته، سه‌نظام یا ابزار برشی و محور دستگاه عمل می‌کند و نقش کلیدی در دقت، انتقال گشتاور و ایمنی فرآیند سوراخ‌کاری دارد.

تعریف و کاربرد

کلاهک مته مورس قطعه‌ای فلزی با شکل مخروطی استاندارد است که برای اتصال ابزارهایی با شفت مورس (Morse Taper) به اسپیندل دستگاه طراحی شده است. این استاندارد به‌گونه‌ای است که با قرارگیری مخروط در مخروط متناظر، اتصال محکم و خودقفل‌شونده ایجاد می‌شود؛ به‌طوری‌که بدون نیاز به پیچ یا بست اضافی، ابزار به‌خوبی در جای خود ثابت می‌ماند.

استاندارد مورس

سیستم مورس توسط «استیون ای. مورس» طراحی شد و در اندازه‌های مختلفی از جمله MT1، MT2، MT3، MT4 و MT5 عرضه می‌شود. هرچه عدد مورس بزرگ‌تر باشد، قطر و طول کلاهک بیشتر و توان انتقال گشتاور بالاتر است. انتخاب سایز مناسب به نوع دستگاه، توان موتور و قطر مته بستگی دارد.

ساختار و اجزا

کلاهک مته مورس معمولاً از فولاد آلیاژی سخت‌کاری‌شده ساخته می‌شود تا در برابر سایش، فشار و ضربه مقاوم باشد. اجزای اصلی آن شامل:

• بدنه مخروطی مورس برای قرارگیری در اسپیندل

• زبانه یا تانگ (Tang) در انتها برای جلوگیری از چرخش و امکان خارج‌سازی آسان

• شیار جانبی در برخی مدل‌ها برای ابزار خارج‌کننده (Drift)

مزایا:

• اتصال سریع و مطمئن بدون پیچ

• دقت بالا در هم‌محوری ابزار

• انتقال مؤثر گشتاور

• کاهش لغزش و لرزش حین کار

• تنوع بالا برای انواع ابزار و دستگاه‌ها

انواع کلاهک مته مورس

1. کلاهک مته مستقیم: اتصال مستقیم مته مورس به دستگاه

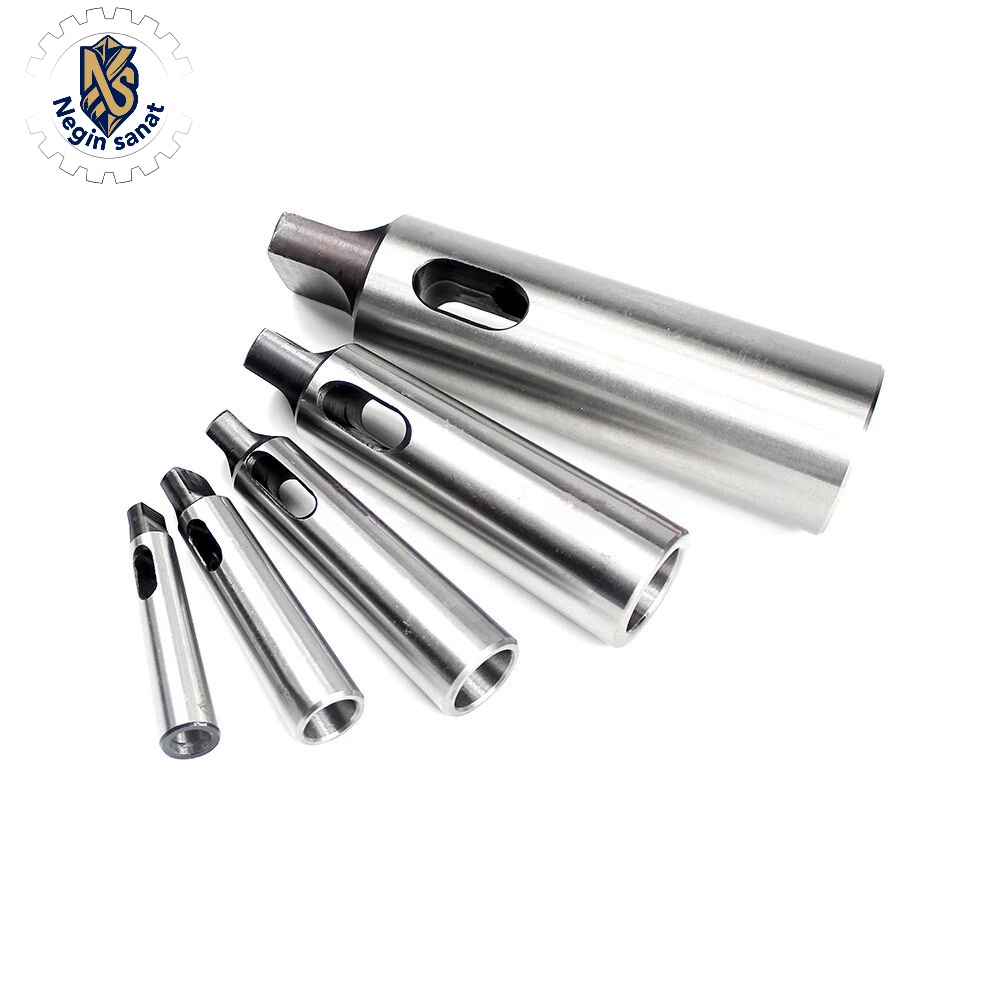

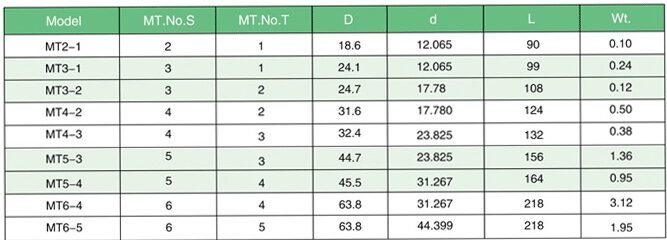

2. کلاهک تبدیل (Reducer/Adapter): تبدیل یک سایز مورس به سایز دیگر (مثلاً MT3 به MT2)

3. کلاهک سه‌نظام‌خور: برای نصب سه‌نظام روی دستگاه با شفت مورس

نکات نگهداری و استفاده

• سطح مخروطی باید کاملاً تمیز و بدون روغن یا براده باشد.

• از ضربه زدن شدید برای جا زدن یا خارج کردن خودداری شود.

• در صورت مشاهده سایش یا لقی، کلاهک تعویض گردد.

• انتخاب سایز صحیح متناسب با توان دستگاه اهمیت زیادی دارد.

جمع‌بندی

کلاهک مته مورس یکی از قطعات پایه و حیاتی در صنعت ماشین‌کاری محسوب می‌شود که با طراحی ساده اما مهندسی‌شده خود، دقت، ایمنی و کارایی عملیات سوراخ‌کاری را تضمین می‌کند. شناخت صحیح انواع، استانداردها و نحوه استفاده از آن، نقش مهمی در افزایش کیفیت کار و طول عمر ابزار و دستگاه دارد.
