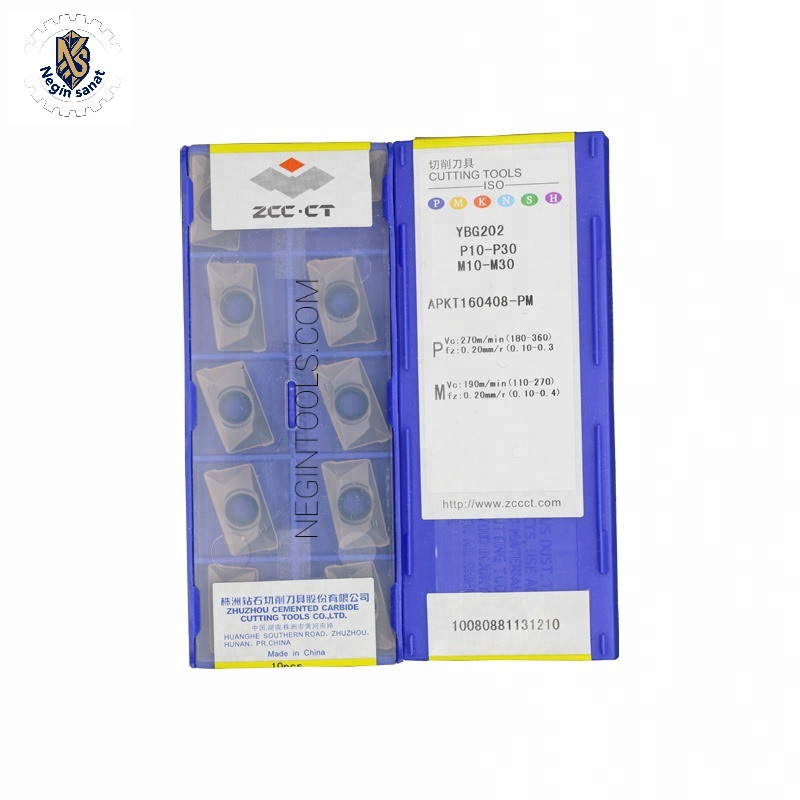

اینسرت APKT160408-PM YBG202

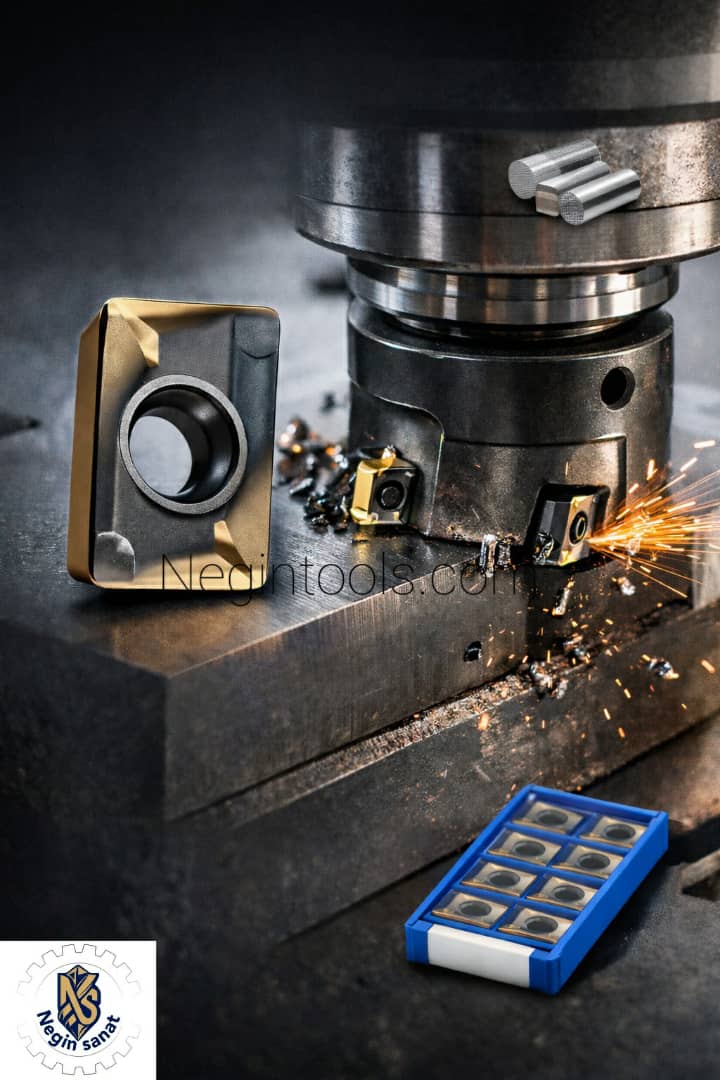

اینسرت APKT16 ابزارهای مخصوص برش هستند که یک طرف با 2 لبه برش هستند. طراحی هندسی قوی این امکان را برای مقابله با فولاد آلیاژی، فولاد ضد زنگ و چدن فراهم می کند. دارای طراحی براده شکن قوی با تخلیه تراشه عالی، رمپ بسیار خوب و قابلیت شکاف است.

ماهیت فرآیند برش این است که لایه برش قطعه کار تغییر شکل پلاستیکی را در زیر اکستروژن لبه جلویی برش ایجاد می کند و به یک فرآیند پیچیده برش تبدیل می شود. در فرآیند بسیاری از پدیده های فیزیکی مانند نیروی برش، حرارت برش، سایش ابزار و عمر ابزار، پیچش تراشه و شکستن براده و غیره، ارتباط نزدیکی با تغییر شکل فلز دارند، بر کیفیت ماشین کاری و بهره وری و هزینه تولید اینسرت APKT یک انتخاب عالی برای کاربران نهایی خواهد بود، زیرا می تواند بهره وری را به میزان قابل توجهی بهبود بخشد.

توضیح کوتاه درباره اینسرت APKT16

• APKT16 کد استاندارد برای یک سری inserts فرزکاری است که به‌طور معمول در milling cutters یا shoulder mills استفاده می‌شود و روی ابزارهای فرز گیر می‌کند. اینسرت‌ها معمولاً از کاربید ساخته می‌شوند و می‌توانند در عملیات براده‌برداری (مثل برش، شیار، شانه‌زنی) مورد استفاده قرار بگیرند.

• عدد 16 در این کد اشاره به اندازه بدنه/سری آن دارد (مربوط به ارتفاع و طول لبه برشی استاندارد).
• طراحی مثبت و شیب لبه‌ها باعث کاهش مقاومت برش و بهبود کنترل تراشه می‌شود.

آنها ابزارهای برشی هستند که در فرآیند ماشینکاری دقیق فلزات مختلف مانند چدن، فولاد، کربن، فلزات غیرآهنی و آلیاژهای با دمای بالا مورد استفاده قرار می گیرند. درج‌های APKT قابل نمایه‌سازی هستند، به این معنی که ممکن است بدون ایجاد اختلال در هندسه ابزار برش، تعویض شوند، بچرخند یا برگردانده شوند. علاوه بر این، درج های APKT را می توان از بدنه ابزار جدا کرد، زیرا در جای خود جوش داده نشده و یا لحیم کاری شده است.

مدل APKT160408-PM YBG202 مخصوص فرزکاری و نیمه‌خشن کاری روی فولاد و استنلس‌استیل است.

1) کد شکل و ابعاد: APKT160408

• A: زاویه آزاد (Relief angle) معمولاً 11°

• P: نوع اینسرت فرزکاری

• K: تلرانس

• T: سوراخ‌دار با پخ/شیار مخصوص بستن

• 16: طول لبه برشی ≈ 16 میلی‌متر

• 04: ضخامت ≈ 4 میلی‌متر

• 08: شعاع نوک (Nose radius) ≈ 0.8 mm

2) نوع لبه برش: PM

• • هندسه چندمنظوره

  • مناسب برای نیمه‌خشن تا پرداخت

  • براده‌برداری نرم‌تر و فشار کمتر روی ابزار

  • عملکرد خوب در مواد مختلف

• 3) گرید پوشش: YBG202

• گرید کاربیدی با پوشش PVD

• مناسب برای فولادها (گروه P) و تا حدی استنلس استیل

• مقاومت خوب در برابر سایش و لب‌پریدگی

• مناسب سرعت‌های متوسط تا نسبتاً بالا

• کاربردهای رایج

  • فرزکاری کف‌تراشی و فرزکاری جانبی

  • قطعات فولادی ساختمانی و آلیاژی

  • ماشین‌های CNC و فرزهای دستی صنعتی

    ZCC که معمولاً ابزارهایش با نام ZCC-CT (ZCC Cutting Tools) شناخته می‌شود، یک گروه صنعتی چینی بزرگ در حوزه تولید ابزارهای برش و ابزارهای کاربیدی است.

    تأسیس و تاریخچه:

    این گروه صنعتی از اواسط قرن بیستم (سال 1953 میلادی) در ژوژو، استان هونان، چین آغاز به کار کرده و با گذشت زمان به یکی از بزرگ‌ترین تولیدکنندگان ابزارهای کاربید در چین و جهان تبدیل شده است.
