گیج رزوه رینگی لوله G1/16-28 پاور (POWER)

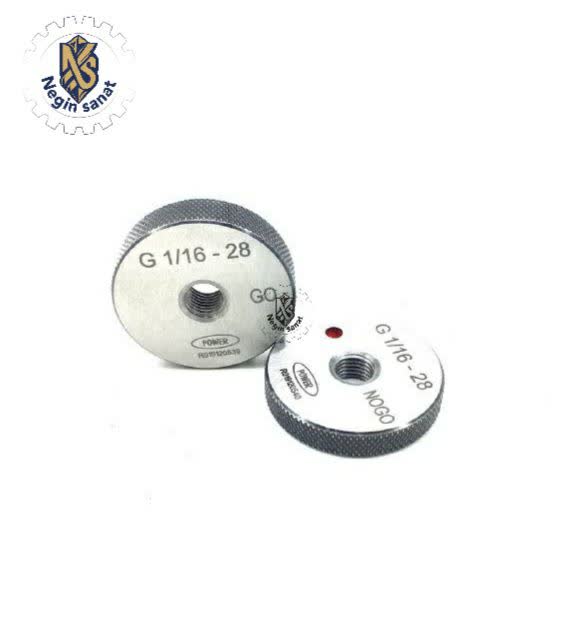

گیج رینگی G1/16-28 POWER ابزاری تخصصی برای کنترل رزوه خارجی قطعات و اتصالات با استاندارد G است. این گیج با ساختار برو نرو (GO/NO-GO)، به اپراتور اجازه می‌دهد بدون اندازه‌گیری زمان‌بر، انطباق رزوه را به‌صورت سریع بررسی کند. سایز G1/16-28 دارای 28 دنده در اینچ و گام تقریبی 0.907 میلی‌متر است و برای رزوه‌های ظریف لوله و اتصالات کوچک کاربرد دارد.

مشخصات فنی

• نوع: گیج رزوه رینگی برو نرو (GO/NO-GO)
• سایز: G1/16-28
• استاندارد رزوه: BSPP / G
• تعداد دنده: 28 TPI
• گام رزوه: 0.907 میلی‌متر
• زاویه پروفیل: 55 درجه
• مناسب برای: کنترل رزوه خارجی

کاربردها

این مدل برای کنترل رزوه خارجی فیتینگ‌ها، اتصالات کوچک، قطعات ماشین‌کاری‌شده و تجهیزات دارای اتصال رزوه‌ای مناسب است. در تولید سری‌کاری نیز می‌تواند برای کنترل سریع قطعات پیش از مونتاژ یا تحویل به واحد کنترل کیفیت استفاده شود.

مزایا

مهم‌ترین مزیت گیج رینگی، سرعت و تکرارپذیری کنترل است. برخلاف کولیس و میکرومتر که نیاز به تفسیر اندازه دارند، سیستم GO/NO-GO مستقیماً مشخص می‌کند رزوه در محدوده قابل‌قبول قرار دارد یا خیر. این ویژگی در بازرسی تعداد زیادی قطعه، زمان کنترل را کاهش می‌دهد.

راهنمای انتخاب

در زمان خرید، تنها عبارت G1/16 کافی نیست. تعداد دنده، نوع رزوه و استاندارد قطعه باید با گیج یکسان باشد. برای رزوه خارجی G1/16-28، گیج رینگی مناسب است؛ درحالی‌که برای کنترل رزوه داخلی باید از گیج توپی (Plug Gauge) با مشخصات متناظر استفاده شود.

تفاوت با مدل‌های مشابه

این مدل با گیج‌های رزوه متریک مانند M6 یا M8 قابل جایگزینی نیست؛ زیرا G1/16-28 متعلق به خانواده G/BSPP است. همچنین تفاوت اصلی گیج رینگی و توپی در محل استفاده است: رینگی برای رزوه خارجی و توپی برای رزوه داخلی کاربرد دارد.

برند

POWER (پاور) از برندهای عرضه‌شده در حوزه ابزارهای کنترل و اندازه‌گیری صنعتی است. هنگام انتخاب این محصول، تطابق دقیق سایز و استاندارد گیج با نقشه قطعه و الزامات کنترل کیفیت اهمیت ویژه‌ای دارد.

سوالات متداول

گیج رینگی G1/16-28 POWER برای چه نوع رزوه‌ای استفاده می‌شود؟

برای کنترل رزوه خارجی G1/16-28 BSPP در قطعات و اتصالات استفاده می‌شود.

آیا این گیج اندازه رزوه را به‌صورت عددی مشخص می‌کند؟

خیر. گیج GO/NO-GO یک ابزار کنترل حدی است و نتیجه را به‌صورت پذیرش یا عدم انطباق مشخص می‌کند.

برای رزوه داخلی G1/16-28 چه گیجی مناسب است؟

برای رزوه داخلی باید از گیج توپی رزوه (Thread Plug Gauge) با سایز، استاندارد و تلرانس متناظر استفاده شود.

محصولات مرتبط

برای کنترل کامل‌تر رزوه‌ها می‌توان در کنار این محصول از گیج‌های رینگی BSPP در سایزهای مختلف، گیج‌های توپی BSPP و سایر گیج‌های رزوه برو نرو ،POWER متناسب با مشخصات قطعه استفاده کرد.
