کفشک فولادی دوصفحهبررسی کفشک فولادی دوصفحه

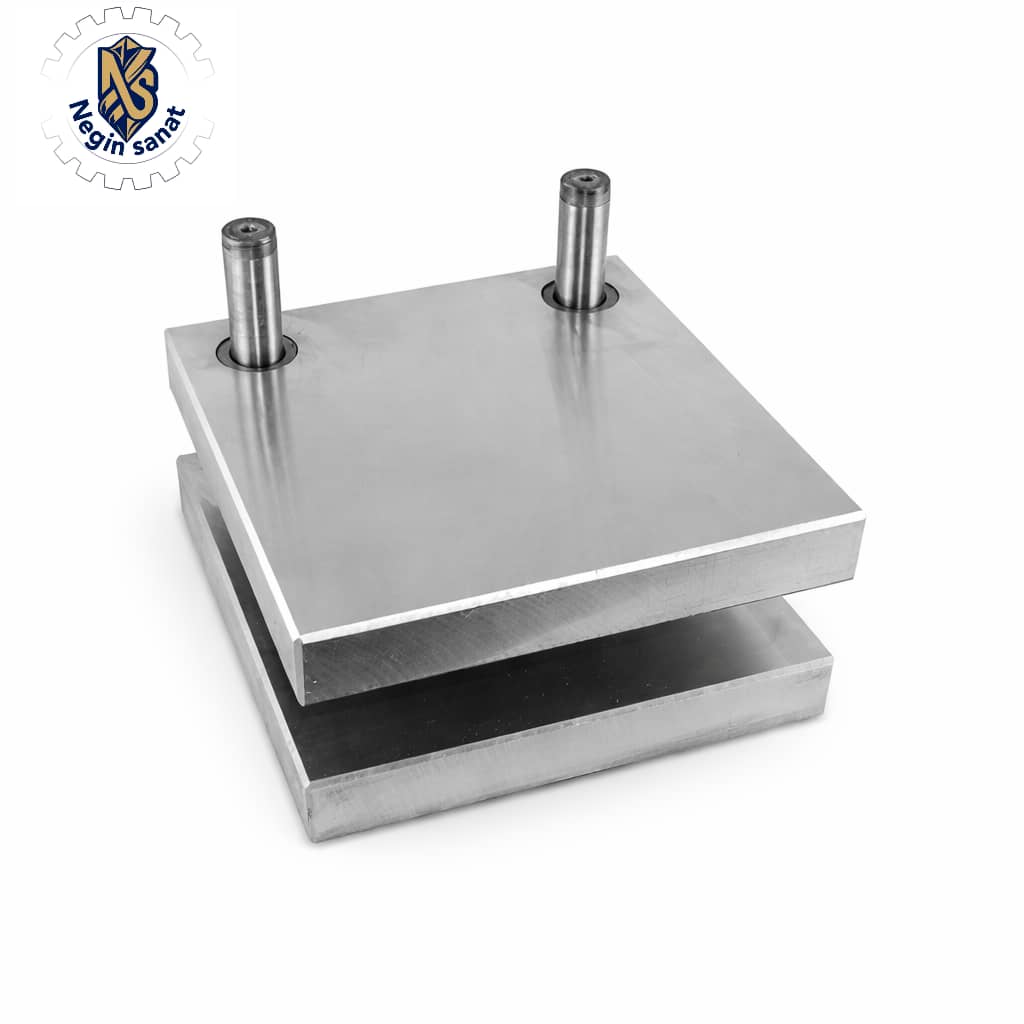

کفشک فولادی دو صفحه یک مجموعه استاندارد برای ساخت قالبهای پرس و تزریق است که از دو صفحه فولادی سختکاریشده تشکیل میشود؛ یکی ثابت و یکی متحرک.
تعریف و ساختار
این مجموعه شامل کفشک پایین ثابت و کفشک بالا متحرک است که به وسیله چند میل راهنما و بوش راهنما روی هم هدایت و همراستا میشوند.
صفحات از فولاد تنشگیریشده و ماشینکاریشده ساخته میشوند تا دقت ابعادی و صافی سطح مناسب برای نصب سنبه، ماتریس و سایر اجزای قالب فراهم شود.
کاربرد در قالبسازی
در قالبهای برش، خم، کشش و بسیاری از قالبهای تزریق برای ایجاد یک شاسی دقیق و آماده نصب اجزای کاری استفاده میشود.
قسمت پایین روی میز پرس یا صفحه ماشین بسته میشود و قسمت بالا به رام پرس متصل شده و در راستای حرکت پرس جابهجا میشود.
انواع رایج
از نظر سیستم راهنما: چهار راهنما، دو راهنما وسط، دو راهنما عقب یا ضربدری، و گاهی مدلهای ساچمهای برای دقت و نرمی حرکت بالاتر.
از نظر اندازه: در سایزهای مختلف (مثلاً 200×500، 315×500 و …) با ضخامتهای استاندارد صفحه بالا و پایین عرضه میشود.
نکات انتخاب
انتخاب ابعاد بر اساس ابعاد قطعه، ابعاد سنبه و ماتریس، و ظرفیت پرس (تن بار) انجام میشود تا هم فضا کافی باشد و هم خمش صفحات ایجاد نشود.
برای قالبهای با سرعت یا تعداد ضرب بالا، استفاده از مدلهای ساچمهای یا راهنمای دقیقتر توصیه میشود تا سایش و لقی در طول زمان کمتر باشد.
