کولیس دیجیتال چیست؟

کولیس دیجیتال یک ابزار اندازه‌گیری دقیق برای تعیین ابعاد خارجی، داخلی، عمق و اختلاف ارتفاع قطعات است که نتیجه اندازه‌گیری را روی نمایشگر دیجیتال نشان می‌دهد. این ابزار در ماشین‌کاری، تراشکاری، قالب‌سازی، کنترل کیفیت و بسیاری از فرآیندهای تولیدی استفاده می‌شود و بسته به مدل می‌تواند دارای رزولوشن، دقت، محدوده اندازه‌گیری و امکانات متفاوتی باشد.

در عمل، مزیت اصلی کولیس دیجیتال فقط نمایش عدد روی LCD نیست. کاربر می‌تواند اندازه را سریع بخواند، بین واحدهای مختلف جابه‌جا شود و در برخی مدل‌های پیشرفته، داده اندازه‌گیری را برای ثبت و کنترل کیفیت منتقل کند.

استاندارد ISO 13385-1:2019 ویژگی‌های طراحی و مشخصات مترولوژیکی کولیس‌های دارای نمایشگر دیجیتال و همچنین مدل‌های ورنیه‌ای و ساعتی را پوشش می‌دهد.

کولیس دیجیتال چگونه کار می‌کند؟

نحوه کار کولیس دیجیتال

در کولیس‌های دیجیتال، حرکت فک متحرک روی بدنه به یک سیستم الکترونیکی اندازه‌گیری منتقل می‌شود. این سیستم موقعیت فک را تشخیص داده و مقدار اندازه‌گیری‌شده را به شکل عددی روی نمایشگر LCD نشان می‌دهد.

نوع فناوری اندازه‌گیری در همه کولیس‌ها یکسان نیست. برای مثال، در برخی کولیس‌های حرفه‌ای از Absolute Linear Encoder استفاده می‌شود. در این فناوری، ابزار موقعیت فک را نسبت به نقطه مرجع حفظ می‌کند و در برخی مدل‌ها پس از روشن شدن نیز نیازی به صفر کردن مجدد در هر بار استفاده وجود ندارد.

این موضوع یک نکته مهم در انتخاب کولیس دیجیتال است:

هر کولیس دیجیتالی الزاماً از نظر فناوری اندازه‌گیری، مقاومت محیطی و قابلیت اطمینان در یک سطح نیست.

بنابراین هنگام خرید، تنها به عبارت‌هایی مانند «0.01 mm» توجه نکنید؛ مشخصات دقت، سیستم اندازه‌گیری، کیفیت ساخت و شرایط کاری نیز باید بررسی شود.

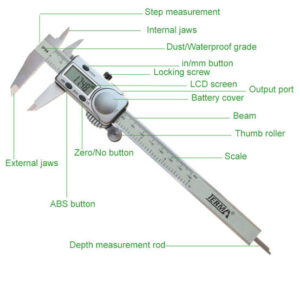

اجزای کولیس دیجیتال

ساختار کولیس دیجیتال معمولاً از اجزای زیر تشکیل شده است:

۱. فک‌های خارجی

برای اندازه‌گیری ابعاد خارجی قطعات مانند قطر شفت، ضخامت ورق یا طول یک قطعه استفاده می‌شوند.

۲. فک‌های داخلی

برای اندازه‌گیری قطر داخلی سوراخ‌ها، شیارها و فضاهای داخلی کاربرد دارند.

۳. میله اندازه‌گیری عمق

برای اندازه‌گیری عمق سوراخ، پله، شیار و فرورفتگی‌ها استفاده می‌شود.

۴. فک یا سطح اندازه‌گیری پله

برای اندازه‌گیری اختلاف ارتفاع بین دو سطح کاربرد دارد.

۵. نمایشگر دیجیتال

مقدار اندازه‌گیری را به شکل عددی نمایش می‌دهد و در بسیاری از مدل‌ها امکان انتخاب واحد میلی‌متر و اینچ وجود دارد.

۶. کلید Zero

برای صفر کردن ابزار در موقعیت موردنظر استفاده می‌شود.

۷. کلید تغییر واحد

در مدل‌های دارای این قابلیت، کاربر می‌تواند بین mm و inch جابه‌جا شود.

۸. ریل و فک متحرک

حرکت کنترل‌شده فک روی بدنه اصلی را امکان‌پذیر می‌کنند.

کاربرد کولیس دیجیتال چیست؟

کولیس دیجیتال به دلیل قابلیت اندازه‌گیری چند نوع بعد، یکی از پرکاربردترین ابزارهای اندازه‌گیری در کارگاه‌های صنعتی است.

اندازه‌گیری قطر خارجی

برای اندازه‌گیری قطر شفت‌ها، محورهای ماشین‌کاری‌شده، قطعات تراشکاری‌شده و ضخامت قطعات استفاده می‌شود.

اندازه‌گیری قطر داخلی

با فک‌های داخلی می‌توان قطر داخلی سوراخ‌ها، بوش‌ها و برخی حفره‌های قطعات را اندازه‌گیری کرد.

اندازه‌گیری عمق

میله عمق‌سنج برای بررسی عمق سوراخ‌ها، شیارها و پله‌ها کاربرد دارد.

اندازه‌گیری طول و ضخامت

برای کنترل ابعاد خطی قطعات، ضخامت ورق، فاصله و ابعاد عمومی قطعه نیز می‌توان از کولیس استفاده کرد.

کنترل کیفیت

در واحدهای QC، کولیس دیجیتال برای کنترل سریع ابعاد قطعات تولیدی و بررسی انطباق آن‌ها با محدوده‌های موردنظر استفاده می‌شود.

با این حال، برای اندازه‌گیری‌های بسیار دقیق یا زمانی که تلرانس قطعه به توانایی کولیس نزدیک می‌شود، نباید صرفاً به نمایشگر کولیس تکیه کرد و ممکن است ابزار دقیق‌تری مانند میکرومتر انتخاب مناسب‌تری باشد.

دقت کولیس دیجیتال چقدر است؟

یکی از رایج‌ترین اشتباهات در خرید کولیس دیجیتال، یکی دانستن رزولوشن با دقت است.

برای مثال، ممکن است یک کولیس رزولوشن 0.01 میلی‌متر داشته باشد؛ اما این عدد به‌تنهایی به این معنی نیست که خطای اندازه‌گیری آن دقیقاً ±0.01 میلی‌متر است.

دقت به عواملی مانند طراحی ابزار، محدوده اندازه‌گیری، کیفیت ساخت، کالیبراسیون و شرایط اندازه‌گیری وابسته است.

برای نمونه، در برخی مدل‌های حرفه‌ای Mitutoyo با محدوده 0 تا 150 و 200 میلی‌متر، رزولوشن 0.01 میلی‌متر و دقت اعلام‌شده ±0.02 میلی‌متر است؛ در مدل 300 میلی‌متری نمونه مورد بررسی، دقت ±0.03 میلی‌متر اعلام شده است. بنابراین یک عدد ثابت را نمی‌توان به همه کولیس‌های دیجیتال تعمیم داد.

از طرف دیگر، طول اندازه‌گیری نیز مهم است. داده‌های منتشرشده توسط Mitutoyo برای کالیبراسیون کولیس نشان می‌دهد مقادیر خطای مجاز با افزایش طول اندازه‌گیری می‌توانند تغییر کنند.

نتیجه: اگر در مشخصات یک کولیس عبارت «0.01 mm» دیدید، آن را به‌عنوان رزولوشن در نظر بگیرید، نه لزوماً دقت واقعی ابزار.

تفاوت دقت و رزولوشن کولیس دیجیتال

رزولوشن (Resolution) کوچک‌ترین تغییر قابل نمایش توسط ابزار است.

دقت (Accuracy) میزان نزدیک بودن نتیجه اندازه‌گیری به مقدار واقعی یا مرجع است.

به زبان ساده:

رزولوشن می‌گوید ابزار چه مقدار را می‌تواند نمایش دهد؛ دقت می‌گوید عدد نمایش‌داده‌شده چقدر به مقدار واقعی نزدیک است.

بنابراین یک کولیس با نمایشگر 0.01 میلی‌متر لزوماً برای اندازه‌گیری تلرانس ±0.01 میلی‌متر مناسب نیست.

این تفاوت برای کاربر صنعتی بسیار مهم است؛ زیرا انتخاب ابزار باید بر اساس تلرانس قطعه و توانایی واقعی ابزار انجام شود، نه صرفاً تعداد ارقام نمایشگر.

چگونه با کولیس دیجیتال اندازه‌گیری کنیم؟

برای دستیابی به نتیجه قابل اعتماد، روش اندازه‌گیری به اندازه کیفیت خود ابزار اهمیت دارد.

مرحله اول: تمیز کردن

سطح فک‌ها و محل اندازه‌گیری قطعه باید تمیز باشد. وجود براده، روغن یا آلودگی بین فک و قطعه می‌تواند نتیجه را تغییر دهد.

مرحله دوم: بررسی صفر

فک‌ها را به‌آرامی ببندید و نمایشگر را بررسی کنید. در صورت نیاز از کلید Zero استفاده کنید.

مرحله سوم: قرار دادن صحیح فک‌ها

فک‌ها باید بدون کجی و با تماس مناسب با سطح قطعه قرار گیرند.

مرحله چهارم: اعمال فشار مناسب

فشار بیش از حد می‌تواند روی نتیجه اثر بگذارد؛ به‌خصوص در قطعات نرم، پلاستیکی یا نازک.

مرحله پنجم: خواندن و ثبت مقدار

عدد نمایش‌داده‌شده را بخوانید و در صورت استفاده در فرآیند QC، مقدار را همراه با شناسه قطعه و شرایط اندازه‌گیری ثبت کنید.

در اندازه‌گیری‌های حساس، بهتر است اندازه‌گیری چند بار تکرار شود. مفهوم عدم‌قطعیت اندازه‌گیری نیز نشان می‌دهد نتیجه هر اندازه‌گیری صرفاً یک مقدار مطلق و بدون عدم‌قطعیت نیست. NIST نیز در مباحث مترولوژی بر اهمیت ارزیابی عدم‌قطعیت و تکرارپذیری اندازه‌گیری تأکید دارد.

صفر کردن و کالیبراسیون کولیس دیجیتال

چگونه کولیس دیجیتال را صفر کنیم؟

در اکثر کولیس‌های دیجیتال، فک‌ها را در وضعیت مرجع قرار داده و کلید ZERO را فشار می‌دهیم. سپس نمایشگر باید مقدار صفر را نشان دهد.

اما در کولیس‌های دارای سیستم Absolute ممکن است نقطه مرجع ابزار توسط انکودر حفظ شود و روشن کردن مجدد دستگاه الزاماً نیازمند صفر کردن دوباره نباشد. این قابلیت در برخی مدل‌های حرفه‌ای Mitutoyo ارائه شده است.

آیا صفر کردن به معنی کالیبره کردن است؟

خیر.

صفر کردن یک تنظیم عملیاتی برای تعیین نقطه مرجع یا مبنای اندازه‌گیری است؛ اما کالیبراسیون فرآیندی برای مقایسه عملکرد ابزار با یک مرجع مشخص و ارزیابی خطای آن است.

بنابراین اگر کولیس مرتباً صفر می‌شود، این موضوع به‌تنهایی اثبات نمی‌کند که ابزار از نظر دقت کالیبره است.

تفاوت کولیس دیجیتال و ورنیه‌ای

هر دو ابزار برای اندازه‌گیری ابعاد مختلف قطعه استفاده می‌شوند، اما روش نمایش و تجربه کاربری آن‌ها متفاوت است.

ویژگی	کولیس دیجیتال	کولیس ورنیه‌ای
نمایش اندازه	دیجیتال	مقیاس ورنیه
خواندن مقدار	سریع و ساده	نیازمند دقت بیشتر در خواندن
تغییر mm/inch	در بسیاری از مدل‌ها	دستی
نیاز به باتری	معمولاً دارد	ندارد
مقاومت در برابر شرایط سخت	وابسته به مدل	ساختار ساده‌تر
خطای خواندن توسط اپراتور	معمولاً کمتر	امکان خطای قرائت بیشتر
قابلیت ثبت داده	در برخی مدل‌ها	محدود
مناسب برای	کارگاه، تولید و QC	محیط‌های ساده و شرایط بدون باتری

استاندارد ISO 13385-1 هر سه گروه کولیس‌های دارای نمایش آنالوگ ورنیه‌ای/ساعتی و دیجیتال را در چارچوب مشخصات مترولوژیکی کولیس‌ها بررسی می‌کند.

کولیس دیجیتال بهتر است یا ورنیه‌ای؟

پاسخ مطلقی وجود ندارد.

اگر سرعت قرائت، کاهش خطای اپراتور، تغییر واحد و کاربری آسان برای شما اهمیت دارد، کولیس دیجیتال انتخاب جذابی است.

اگر سادگی، عدم وابستگی به باتری و دوام مکانیکی اولویت اصلی باشد، کولیس ورنیه‌ای همچنان گزینه ارزشمندی است.

برای یک کارگاه CNC یا واحد کنترل کیفیت که اندازه‌گیری‌های متعددی در طول روز انجام می‌دهد، دیجیتال معمولاً تجربه کاری سریع‌تری ایجاد می‌کند. اما برای کاربری‌های خاص یا محیط‌هایی که باتری و نمایشگر دیجیتال دردسر محسوب می‌شوند، ورنیه‌ای می‌تواند منطقی‌تر باشد.

مزایا و معایب کولیس دیجیتال

مزایای کولیس دیجیتال

• خواندن سریع اندازه
• کاهش خطای قرائت
• نمایش عددی واضح
• امکان تغییر واحد در بسیاری از مدل‌ها
• اندازه‌گیری خارجی، داخلی، عمق و پله
• مناسب برای کنترل ابعادی سریع
• وجود مدل‌های مقاوم در برابر آب، گردوغبار و سیالات
• امکان انتقال داده در برخی مدل‌های حرفه‌ای

برای نمونه، برخی کولیس‌های حرفه‌ای دارای حفاظت IP67 و قابلیت خروجی داده هستند و برای محیط‌های کارگاهی آلوده به آب، روغن و گردوغبار طراحی شده‌اند.

معایب کولیس دیجیتال

• نیاز به باتری در بسیاری از مدل‌ها
• حساسیت برخی مدل‌ها به شرایط محیطی
• تفاوت قابل توجه کیفیت بین برندها و مدل‌ها
• احتمال خطا در صورت استفاده نادرست
• قیمت بالاتر برخی مدل‌های حرفه‌ای

نکته مهم این است که «دیجیتال بودن» به‌تنهایی تضمین‌کننده دقت بالا نیست.

هنگام خرید کولیس دیجیتال به چه نکاتی توجه کنیم؟

اگر هدف شما خرید یک کولیس دیجیتال دقیق و قابل اعتماد است، این موارد را بررسی کنید:

۱. دقت واقعی

به‌جای توجه صرف به عبارت 0.01 mm، مقدار Accuracy درج‌شده در دیتاشیت سازنده را بررسی کنید.

۲. رزولوشن

برای بسیاری از کولیس‌های رایج صنعتی، رزولوشن 0.01 میلی‌متر دیده می‌شود؛ اما این عدد باید در کنار دقت بررسی شود.

۳. محدوده اندازه‌گیری

150 میلی‌متر برای بسیاری از کاربردهای عمومی مناسب است؛ اما قطعات بزرگ‌تر ممکن است به مدل‌های 200، 300 میلی‌متر یا بیشتر نیاز داشته باشند.

۴. کیفیت فک‌ها و بدنه

صافی، هم‌راستایی و کیفیت ساخت فک‌ها مستقیماً روی کیفیت تماس و اندازه‌گیری اثر می‌گذارد.

۵. شرایط محیط کار

اگر ابزار در کنار دستگاه CNC و در معرض روغن، کولانت یا گردوغبار استفاده می‌شود، مقاومت محیطی اهمیت زیادی پیدا می‌کند.

۶. سیستم اندازه‌گیری

در مدل‌های حرفه‌ای، فناوری‌هایی مانند Absolute Encoder می‌توانند مزایایی در استفاده روزمره و حفظ نقطه مرجع ایجاد کنند.

۷. قابلیت خروجی داده

برای واحدهای QC و فرآیندهای ثبت دیجیتال، خروجی داده یا SPC می‌تواند ارزش زیادی داشته باشد.

۸. خدمات و قابلیت کالیبراسیون

در ابزار اندازه‌گیری صنعتی، دسترسی به کالیبراسیون و خدمات پس از فروش را نباید فدای قیمت پایین کرد.

چه زمانی کولیس دیجیتال انتخاب مناسبی نیست؟

کولیس ابزار بسیار کاربردی است، اما برای هر اندازه‌گیری‌ای بهترین گزینه نیست.

اگر قطعه تلرانس بسیار محدودی دارد، اندازه‌گیری نیازمند نیروی ثابت است یا هندسه قطعه برای فک‌های کولیس مناسب نیست، ابزارهایی مانند میکرومتر، ساعت اندازه‌گیری، گیج‌های تخصصی یا تجهیزات اندازه‌گیری دقیق‌تر می‌توانند انتخاب بهتری باشند.

یک قانون کاربردی:

ابزار اندازه‌گیری را بر اساس تلرانس قطعه انتخاب کنید، نه صرفاً بر اساس عدد روی نمایشگر.

این رویکرد از خرید ابزاری که ظاهراً دقیق است اما برای کاربرد موردنظر مناسب نیست جلوگیری می‌کند.

سوالات متداول درباره کولیس دیجیتال

کولیس دیجیتال چیست و چه کاربردی دارد؟

کولیس دیجیتال ابزار اندازه‌گیری ابعادی است که مقدار اندازه‌گیری را روی نمایشگر دیجیتال نشان می‌دهد. این ابزار معمولاً برای اندازه‌گیری ابعاد خارجی، داخلی، عمق و پله قطعات استفاده می‌شود و در تراشکاری، CNC، قالب‌سازی، تولید و کنترل کیفیت کاربرد دارد. دقت و رزولوشن آن به مدل و سازنده وابسته است و نباید صرفاً از روی عدد نمایشگر درباره دقت واقعی ابزار قضاوت کرد.

کولیس دیجیتال چگونه کار می‌کند؟

کولیس دیجیتال حرکت فک متحرک را توسط یک سیستم اندازه‌گیری الکترونیکی تشخیص می‌دهد و موقعیت آن را به مقدار عددی تبدیل می‌کند. در مدل‌های مختلف از فناوری‌های متفاوتی استفاده می‌شود و برخی مدل‌های حرفه‌ای دارای Absolute Linear Encoder هستند که موقعیت مرجع را حفظ می‌کند. خروجی نهایی روی نمایشگر LCD نشان داده می‌شود.

کولیس دیجیتال چه دقتی دارد؟

دقت کولیس دیجیتال یک مقدار ثابت برای تمام مدل‌ها نیست. برای مثال، در برخی مدل‌های حرفه‌ای 150 و 200 میلی‌متری، دقت ±0.02 میلی‌متر و در نمونه 300 میلی‌متری دقت ±0.03 میلی‌متر اعلام شده است، در حالی که رزولوشن آن‌ها 0.01 میلی‌متر است. بنابراین هنگام خرید باید Accuracy و Resolution را جداگانه بررسی کرد.

تفاوت کولیس دیجیتال و کولیس ورنیه‌ای چیست؟

مهم‌ترین تفاوت، روش نمایش نتیجه است. کولیس دیجیتال اندازه را روی LCD نمایش می‌دهد، در حالی که کولیس ورنیه‌ای از مقیاس اصلی و ورنیه برای قرائت استفاده می‌کند. دیجیتال معمولاً سریع‌تر خوانده می‌شود و در بسیاری از مدل‌ها امکان تغییر واحد دارد؛ در مقابل، ورنیه‌ای به باتری وابسته نیست و ساختار مکانیکی ساده‌تری دارد.

کولیس دیجیتال بهتر است یا ورنیه‌ای؟

انتخاب به کاربرد بستگی دارد. برای کارگاه‌های CNC، تولید و کنترل کیفیت که سرعت قرائت و سهولت استفاده اهمیت زیادی دارد، کولیس دیجیتال معمولاً گزینه مناسبی است. در محیط‌هایی که عدم نیاز به باتری، سادگی و دوام مکانیکی اولویت دارد، کولیس ورنیه‌ای می‌تواند انتخاب منطقی‌تری باشد. معیار اصلی باید نیاز اندازه‌گیری، دقت موردنیاز و شرایط محیط کار باشد.

کولیس دیجیتال چه اندازه‌هایی را اندازه‌گیری می‌کند؟

کولیس دیجیتال معمولاً چهار نوع اندازه‌گیری اصلی را انجام می‌دهد: اندازه‌گیری ابعاد خارجی با فک‌های بزرگ، اندازه‌گیری ابعاد داخلی با فک‌های کوچک، اندازه‌گیری عمق با میله عمق‌سنج و اندازه‌گیری پله با سطوح مخصوص پشت فک‌ها. البته شکل فک و قابلیت‌های دقیق به طراحی هر مدل بستگی دارد.

چگونه با کولیس دیجیتال اندازه‌گیری کنیم؟

ابتدا فک‌ها و سطح قطعه را تمیز کنید، سپس صفر ابزار را بررسی کنید. قطعه را بدون کج شدن بین فک‌ها قرار دهید و فشار بیش از حد وارد نکنید. بعد از قرارگیری صحیح فک‌ها، مقدار نمایش‌داده‌شده را بخوانید. برای اندازه‌گیری‌های حساس بهتر است اندازه‌گیری تکرار شود و نتیجه با توجه به دقت و عدم‌قطعیت ابزار تفسیر شود.

چگونه کولیس دیجیتال را صفر کنیم؟

در بیشتر مدل‌ها فک‌ها را در موقعیت مرجع قرار داده و دکمه ZERO را فشار می‌دهیم تا نمایشگر صفر شود. با این حال، برخی کولیس‌های دارای سیستم Absolute نقطه مرجع را در سیستم اندازه‌گیری حفظ می‌کنند و برای روشن شدن مجدد الزاماً به صفر کردن دوباره نیاز ندارند.

تفاوت دقت و رزولوشن در کولیس دیجیتال چیست؟

رزولوشن کوچک‌ترین تغییر قابل نمایش توسط ابزار است، اما دقت میزان نزدیک بودن مقدار اندازه‌گیری‌شده به مقدار واقعی یا مرجع است. برای مثال، کولیس با رزولوشن 0.01 میلی‌متر لزوماً دقت ±0.01 میلی‌متر ندارد. به همین دلیل در خرید کولیس باید مقدار Accuracy اعلام‌شده توسط سازنده نیز بررسی شود.

جمع‌بندی؛ آیا کولیس دیجیتال برای شما مناسب است؟

کولیس دیجیتال چیست؟ یک ابزار چندمنظوره برای اندازه‌گیری سریع ابعاد خارجی، داخلی، عمق و پله است؛ اما ارزش واقعی آن زمانی مشخص می‌شود که ابزار متناسب با کاربرد انتخاب شود.

اگر در تراشکاری، CNC، قالب‌سازی یا کنترل کیفیت فعالیت می‌کنید، هنگام انتخاب کولیس فقط به عبارت‌هایی مثل «دقت 0.01» توجه نکنید. رزولوشن، دقت واقعی، محدوده اندازه‌گیری، کیفیت ساخت، سیستم انکودر، مقاومت در برابر شرایط محیطی و امکان کالیبراسیون همگی باید در تصمیم‌گیری شما نقش داشته باشند.

استاندارد ISO 13385-1 نیز برای کولیس‌ها چارچوبی از ویژگی‌های طراحی و مشخصات مترولوژیکی ارائه می‌کند و می‌تواند مرجع مناسبی برای درک الزامات فنی این ابزار باشد.

در نهایت، بهترین کولیس دیجیتال لزوماً گران‌ترین مدل نیست؛ بهترین مدل، ابزاری است که دقت، محدوده اندازه‌گیری و مقاومت آن با نیاز واقعی شما مطابقت داشته باشد.

اگر قصد خرید دارید، ابتدا نوع قطعه، محدوده ابعادی، تلرانس موردنیاز و شرایط محیط کار را مشخص کنید و سپس بین مدل‌های مختلف مقایسه انجام دهید.
