بررسی فک رو سه نظام

فک سه نظام یکی از مهم‌ترین اجزای دستگاه‌های تراش و برخی ماشین‌ ابزارهاست که برای نگه‌داشتن و مرکز کردن قطعه‌کار استفاده می‌شود. در ادامه توضیح کامل، مرحله‌به‌مرحله و کاربردی ارائه می‌دهم:

فک سه‌نظام چیست؟

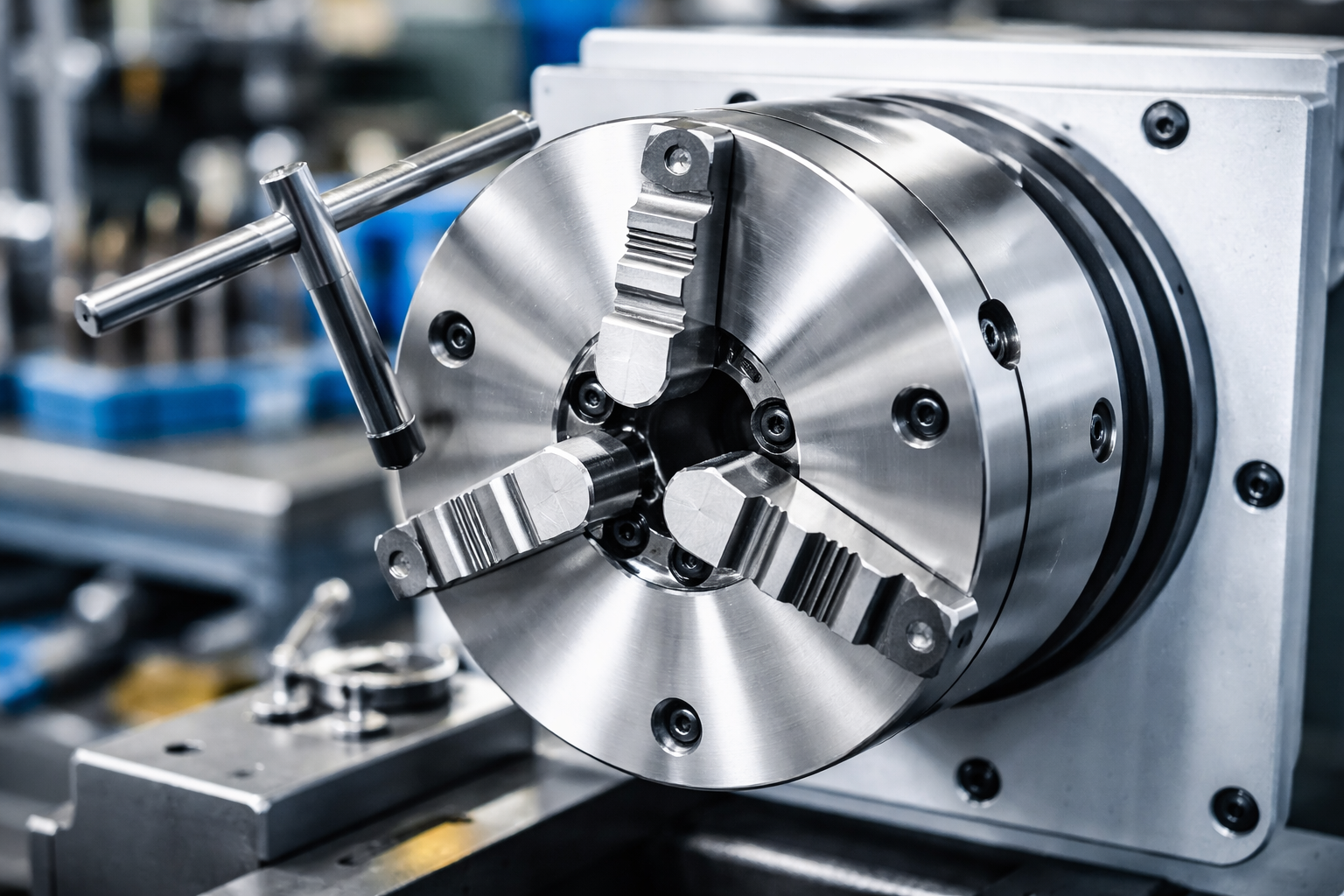

فک سه‌نظام (Three-Jaw Chuck) نوعی گیره‌ی گردان است که روی اسپیندل دستگاه تراش بسته می‌شود و دارای سه فک متحرک است که هم‌زمان و به‌صورت خودکار به سمت داخل یا خارج حرکت می‌کنند.

اجزای اصلی فک سه‌نظام

1. بدنه سه‌نظام
   قسمت اصلی و گرد که به اسپیندل دستگاه متصل می‌شود.

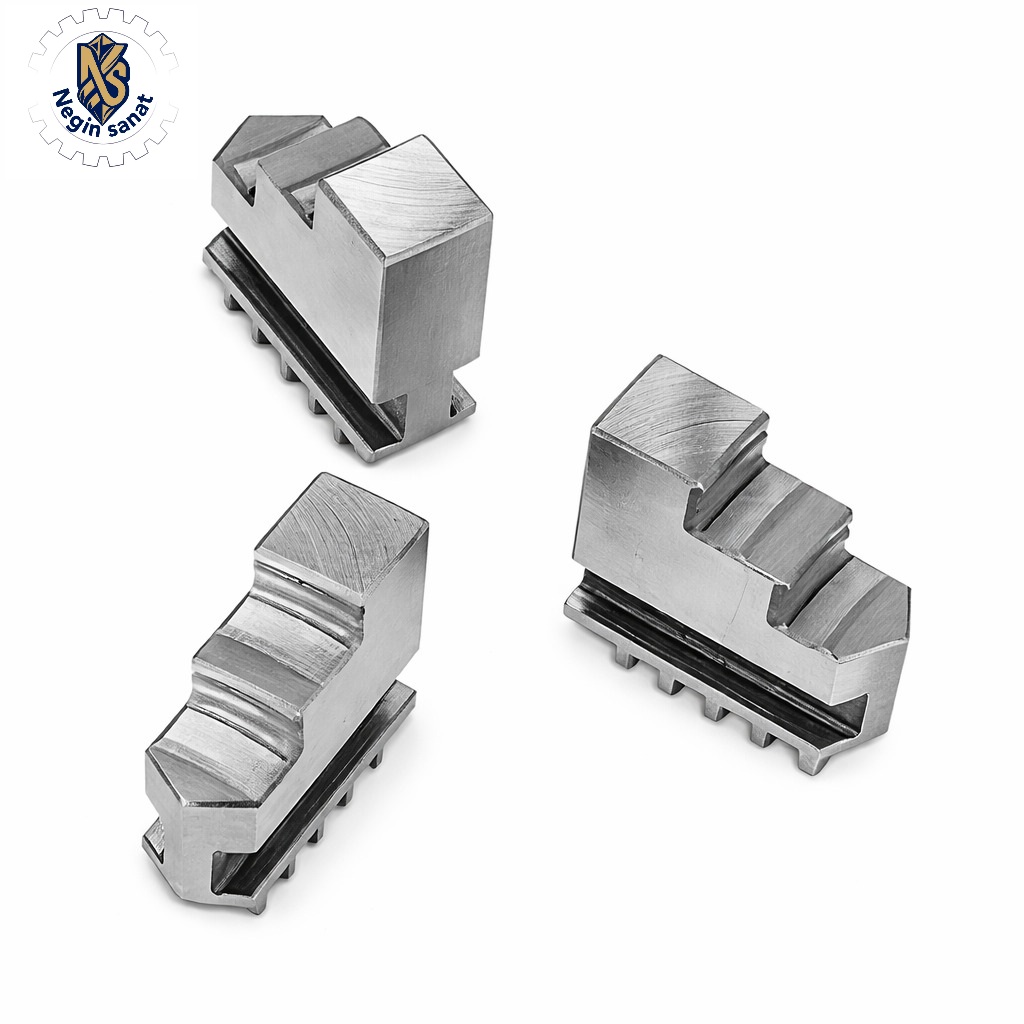

2. فک‌ها (Jaw)
   سه قطعه فولادی که قطعه‌کار را می‌گیرند.
   معمولاً شماره‌گذاری شده‌اند (1، 2، 3).

3. صفحه حلزونی (Scroll Plate)
   مهم‌ترین بخش داخلی که باعث می‌شود هر سه فک هم‌زمان حرکت کنند.

4. سوراخ آچار سه‌نظام
   محل قرارگیری آچار برای باز و بسته کردن فک‌ها.

5. آچار سه‌نظام
   ابزار مخصوص برای تنظیم فک‌ها.

برای افزایش عمر فک سه‌نظام (و حفظ دقت آن)، باید هم به نحوه استفاده توجه کرد و هم به نگهداری اصولی. در ادامه یک راهنمای کامل، عملی و امتحان‌پسند می‌دهم:

تمیزکاری منظم (مهم‌ترین عامل)

🔹 بعد از هر شیفت کاری:

• براده‌ها را با باد یا قلم‌مو خارج کنید

• مخصوصاً داخل شیار فک‌ها و سوراخ آچار

بررسی دقیق سازوکار فک سه‌نظام

قلب سه‌نظام صفحه حلزونی (Scroll Plate) است. این صفحه دارای شیار مارپیچی خاصی است که هر سه فک داخل آن درگیر می‌شوند.

🔧 وقتی آچار را می‌چرخانید:

• صفحه حلزونی می‌چرخد

• هر فک روی شیار مارپیچی حرکت می‌کند

• چون شیارها یکسان‌اند، حرکت فک‌ها کاملاً هم‌زمان است

• نتیجه: قطعه‌کار بدون تنظیم جداگانه، مرکز می‌شود

⚠️ نکته مهم: به‌مرور زمان با سایش صفحه حلزونی دقت سه‌نظام کاهش می‌یابد.
