بررسی میل راهنما دو پله

میل راهنما دو پله یک نوع میله استوانه‌ای فولادی است که در صنعت قالب‌سازی برای هدایت دقیق دو نیمه قالب روی هم استفاده می‌شود.​

تعریف میل راهنما دو پله

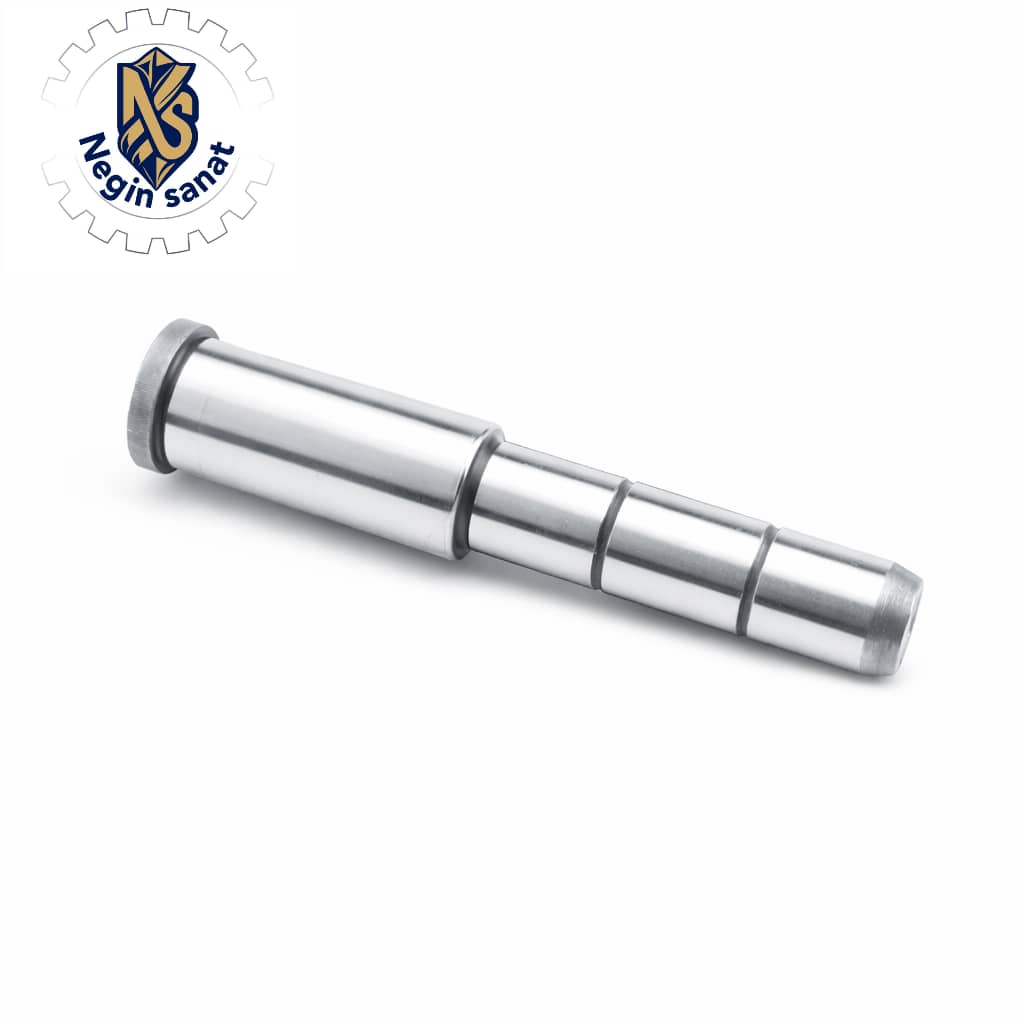

میل راهنما دو پله (یا میل راهنما P) میله‌ای سخت‌کاری‌شده است که بین کفشک‌های قالب نصب می‌شود تا فک‌های قالب در هر بار بسته شدن دقیقاً هم‌مرکز و هم‌راستا قرار بگیرند.​

انتهای این میله معمولاً پله‌ای و دارای «پاشنه» است تا در جای خود روی کفشک محکم ثابت شود.​

کاربرد در قالب‌سازی

در قالب‌های برش، کشش و تزریق پلاستیک برای تکرارپذیری موقعیت و جلوگیری از لب‌پر شدن، لقی نامناسب و کج بسته شدن قالب استفاده می‌شود.​

در کنار بوش راهنما کار می‌کند؛ سطح میله داخل بوش حرکت می‌کند و شیارهای روانکاری روی بعضی مدل‌ها باعث کاهش اصطکاک و افزایش عمر میله و بوش می‌شوند.​

انواع و مشخصات مهم

از نظر شکل: ساده، دو پله معمولی، دو پله گل‌وسط، انواع P و T، و میل راهنمای کج (زاویه‌دار).​

از نظر ابعاد: در قطرها و طول‌های مختلف تولید می‌شود؛ هنگام انتخاب باید قطر، طول کلی، طول قسمت پله‌ای (پاشنه) و جنس (نوع فولاد و سختی) را متناسب با قالب انتخاب کرد.​

نکات انتخاب و خرید

برای انتخاب درست لازم است مشخصات قالب (ابعاد کفشک، کورس حرکت، نیروهای وارد بر قالب) مشخص باشد تا قطر و طول مناسب میل راهنما تعیین شود.​
