برسی قفل کشنده ارتالون

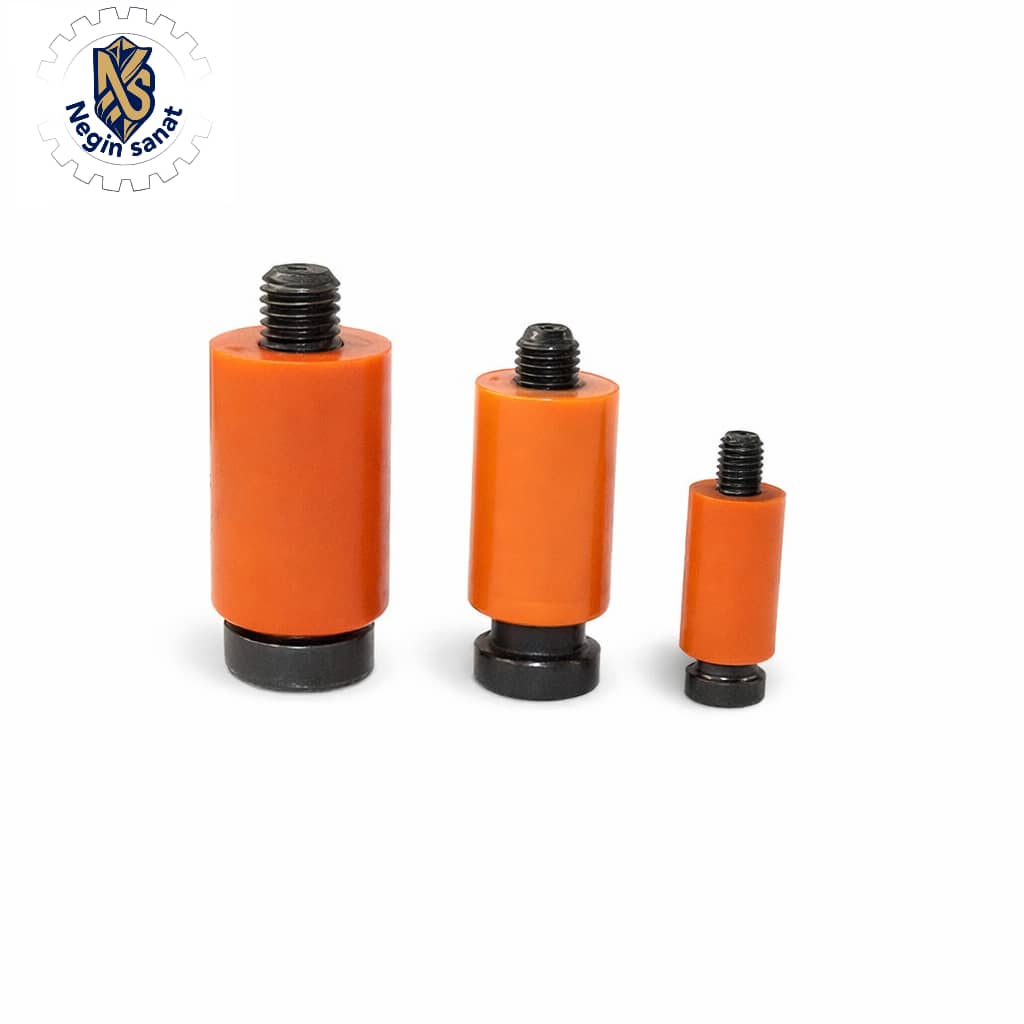

قفل کشنده ارتالون یک نوع قفل و کشنده مخصوص قالب‌های تزریق پلاستیک است که برای قفل کردن و هم‌زمان کشیدن صفحه‌های متحرک قالب (معمولاً قالب‌های سه‌تکه) استفاده می‌شود.

تعریف و محل استفاده

روی یکی از صفحات قالب (معمولاً صفحه متحرک یا صفحه کشنده) نصب می‌شود و در حفره مقابل، بوش سخت‌کاری‌شده قرار می‌گیرد تا درگیر شوند و حین باز شدن قالب، صفحه کشنده را همراه خود حرکت دهد.
– در قالب‌های چندحفره و تیراژ بالا کاربرد دارد تا سایش کاهش یابد و حرکت کشنده‌ها دقیق و تکرارپذیر باشد.

ساختمان و جنس

– بدنه قفل معمولاً از فولاد آلیاژی سخت‌کاری‌شده ساخته می‌شود و بخش «ارتالون» یا پلیمر مهندسی روی آن، ضربه و سایش را جذب می‌کند و از خوردگی زودهنگام بوش و قفل جلوگیری می‌کند.
– مقابل آن حتماً باید بوش فولادی سخت‌کاری‌شده استفاده شود تا در اثر درگیری مکرر، لبه‌ها له یا خراب نشوند.

نقش در عملکرد قالب

– هنگام بسته شدن قالب، قفل کشنده ارتالون در بوش مقابل قفل می‌شود و دو صفحه را نسبت به هم قفل و هم‌راستا نگه می‌دارد؛ هنگام باز شدن، همین درگیری باعث کشیده شدن صفحه کشنده (یا صفحه پران/اسلاید) می‌شود.
– این سیستم هم کار «قفل کردن» و هم «انتقال حرکت» را انجام می‌دهد و جایگزین مناسبی برای کشنده‌های ساده در قالب‌های مدرن است.

نکات انتخاب و استفاده

– سایز قفل (مثلاً 10، 12، 16 و …) بر اساس وزن صفحه متحرک، تعداد حفره‌ها و فضای موجود در قالب انتخاب می‌شود و معمولاً چند قفل به‌صورت قرینه روی قالب نصب می‌گردد.
– برای جلوگیری از شکست، باید تداخل و تنظیم عمق درگیری طبق کاتالوگ رعایت شود و سطح تماس به‌طور منظم روانکاری گردد.
